Systembeschreibung Cortiflex®

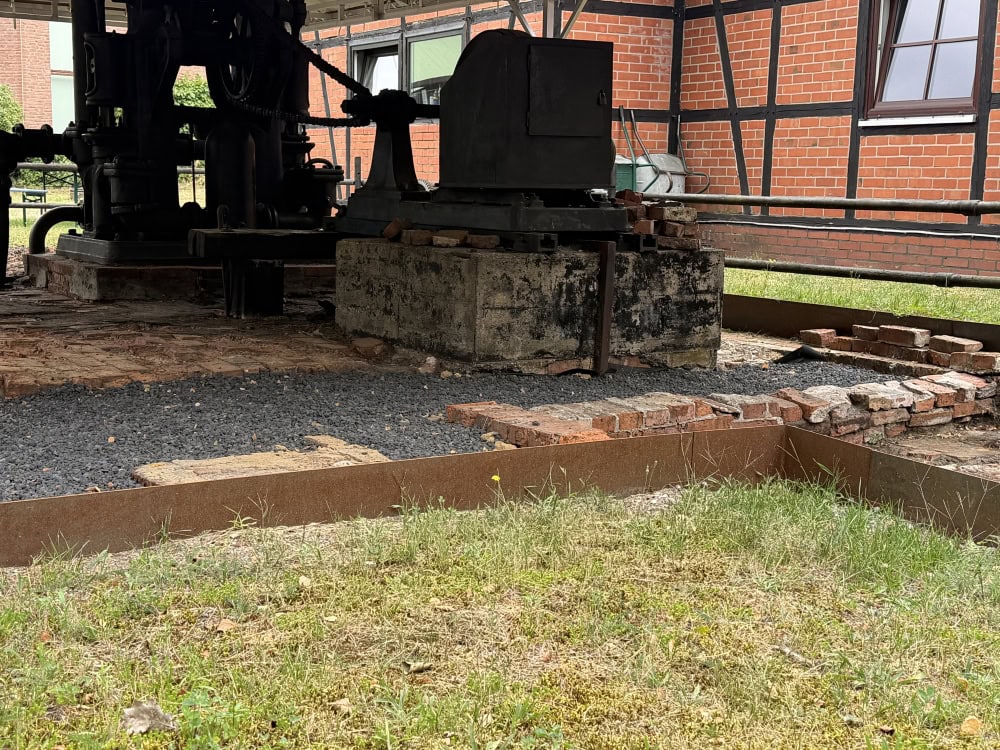

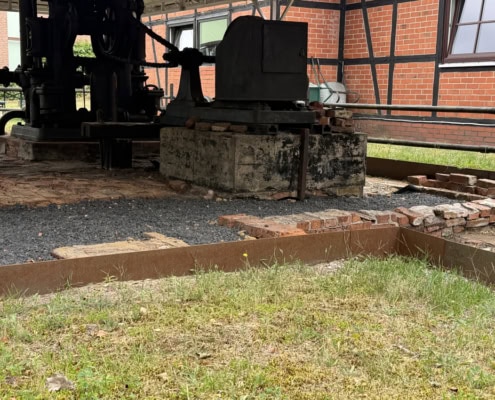

Die Cortiflex®-Rasenkanten und Einfassungen bieten eine individuelle und ansprechende Möglichkeit, um mit einem warmen Edelrost-Farbton die unterschiedlichen Gestaltungsmaterialien sauber, dauerhaft und ansprechend zu trennen. Hochwertiger Cortenstahl mit einer hohen Stabilität, mit massiven Beton- und Erdankern, einem Lochbild in den Profilen, welches individuelle Zuschnitte vor Ort unterstützt, sind bei diesem System Standard. Die Profilhöhen von 105 mm, 160 mm (je 3 mm stark) und 300 mm (5 mm stark) ermöglichen einen Einbau mit sichtbarem oberen Kantenbereich für einen dekorativen Gesamtcharakter.
Für die Verlegung wird lediglich ein Akku-Schrauber oder Schraubenschlüssel benötigt. Die M8 Flachrundschrauben mit Vierkantansatz sowie die Unterlegscheiben und Schraubenmuttern bestehen aus V2A-Edelstahl. Ohne Spezialwerkzeug werden die Beton- und Erdanker sowie Eckelemente und Verbinder mit den Profilgeraden an den vorgefertigten Verbindungsschraublöchern verschraubt.
Zusätzlich zu 90°-Eckelementen sind 90° und 135° Verbinder erhältlich, um T-Konstruktionen und Schrägen zu erstellen.
Die Cortiflex®-Profile werden als walzblanker Corten-Stahl (S355J2W) geliefert. Die gewünschte Edelrostschicht entsteht erst im Laufe mehrerer Wochen und hat nach circa einem Jahr seine endgültige Oberflächenausprägung erreicht. Die rostige Oberfläche kann durch einfache chemische Reaktion auch sehr beschleunigt werden
Ihre Vorteile auf einen Blick:
- drei Profilhöhen: 105 mm, 160 mm und 300 mm
- 3 mm (Profilhöhe 105 mm und 160 mm) und 5 mm (Profilhöhe 300 mm) starker hochwertiger Cortenstahl (COR-TEN-Stahl)
- hohe Stabilität
- Widerstandsfähig gegen mechanische Belastungen und Witterungseinflüsse

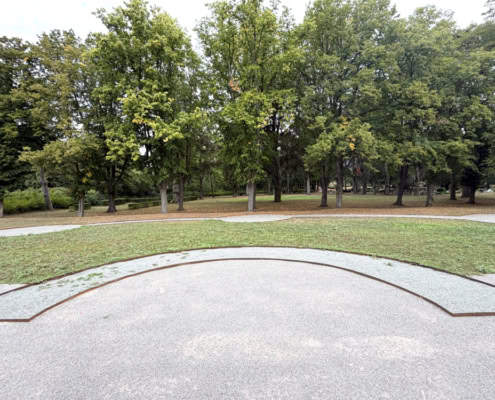

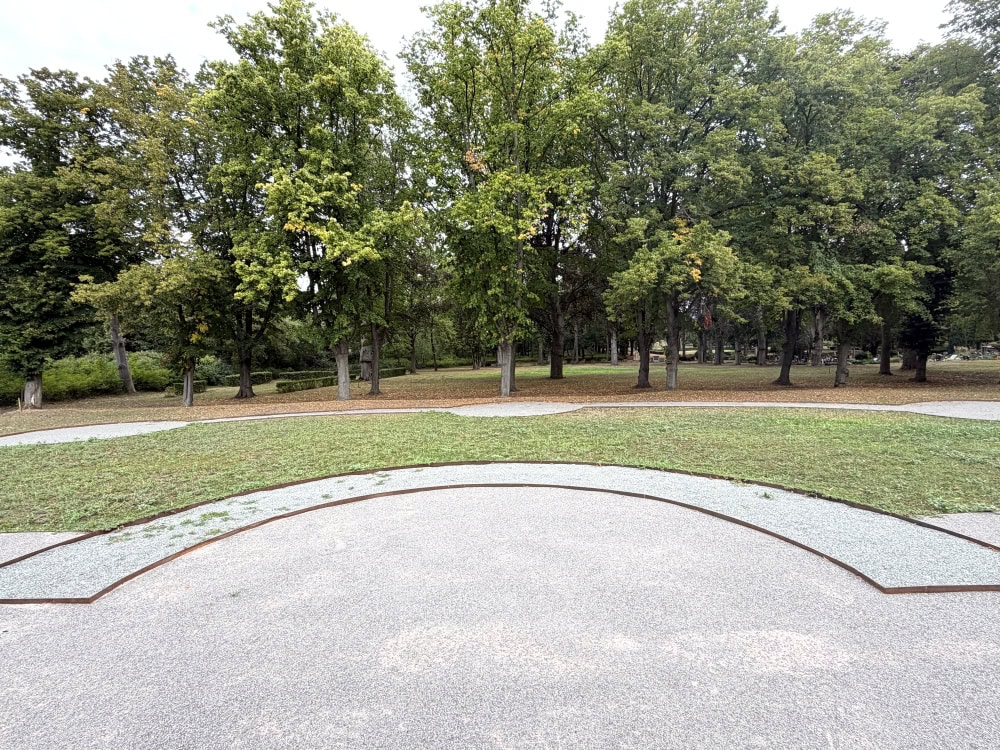

- Flexibles, leicht zu Bögen, Rundungen formbares Material (105 + 160 mm, 3 mm stark)

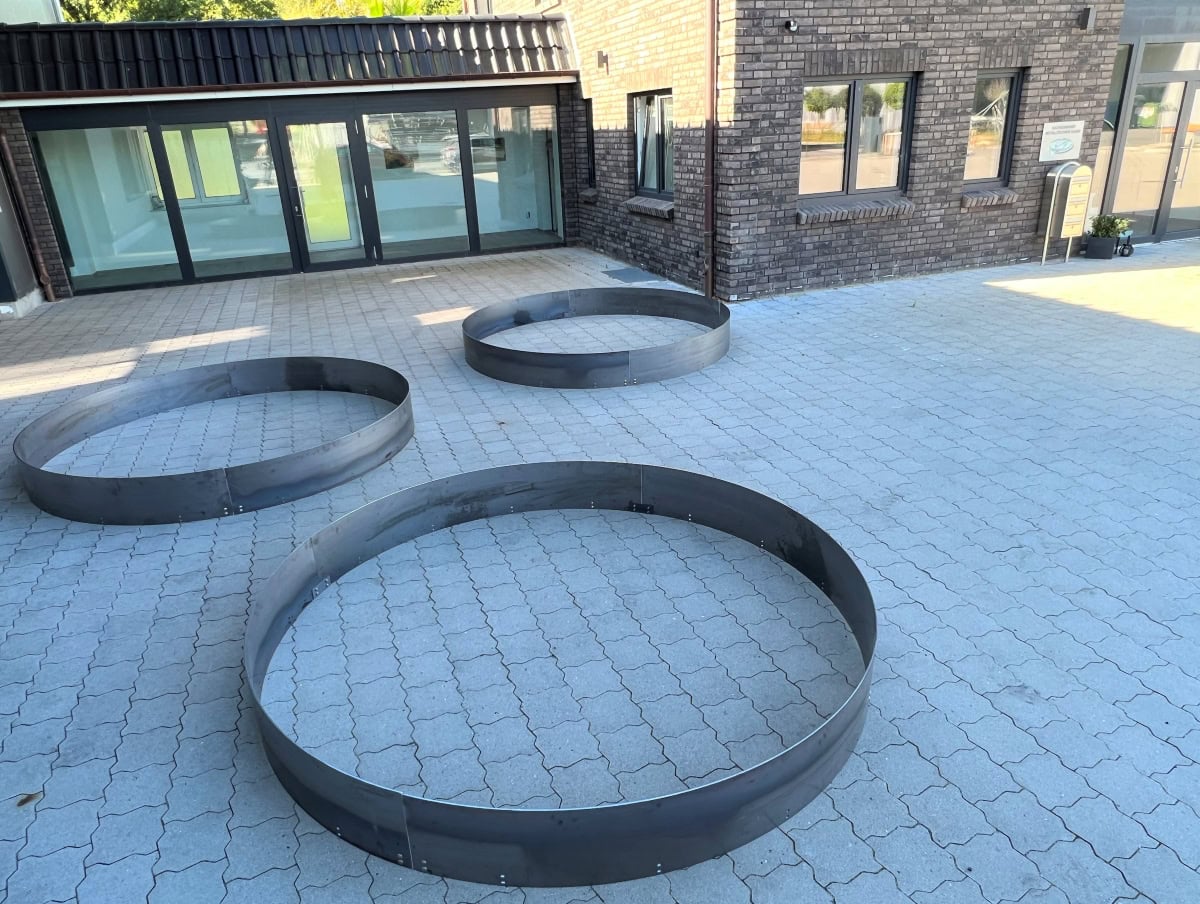

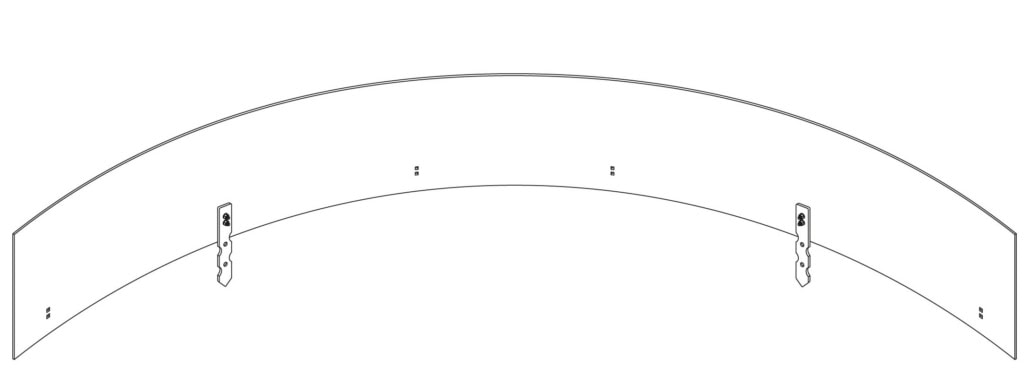

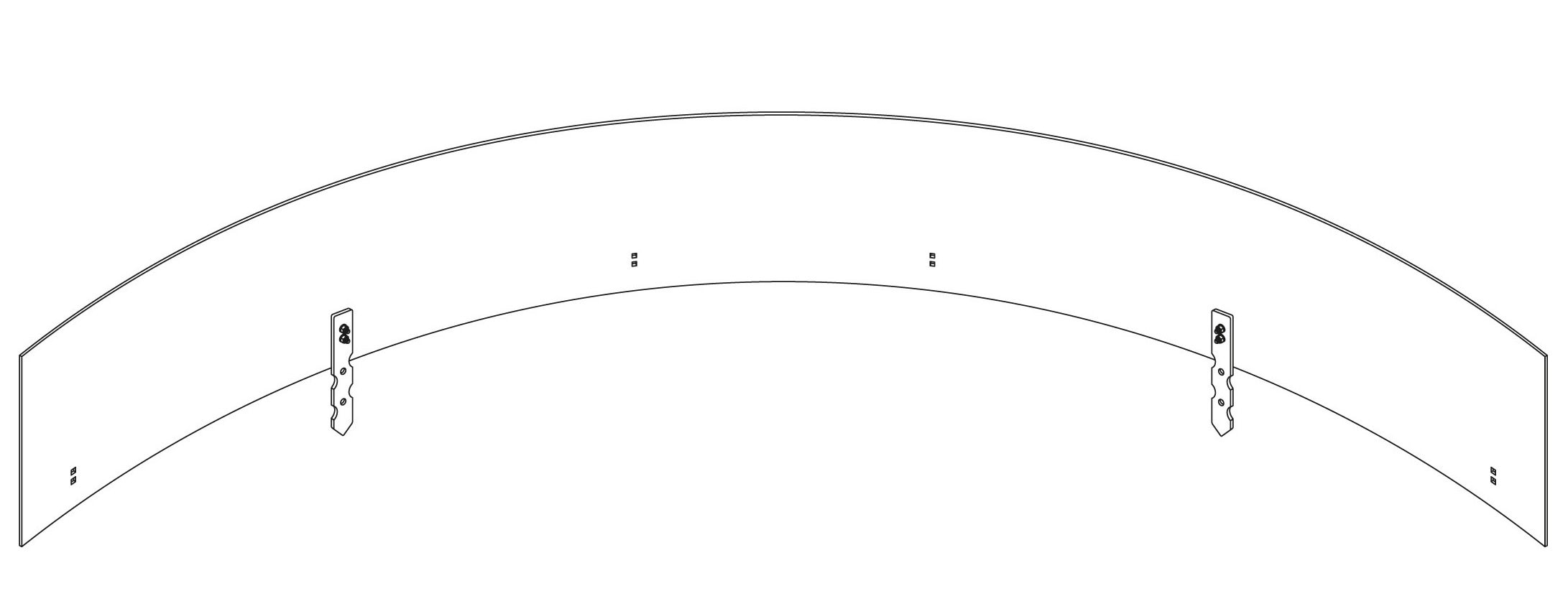

- Lieferung von maschinell gefertigten Bogenelementen
- Umfangreiches Zubehörprogramm für unterschiedlichste Gestaltungsmöglichkeiten
- Kein Vertrocknen der Randbereiche
- Wasser sparende Beetbewässerung durch Reduzierung des Seitenabflusses
- Vereinfachte Randpflege durch weniger Überwucherung
Einbauhinweise Profiltypen C105, C160 und C300 für Wegbegrenzungen
- Das Profil (C105/160/300N) sollte zu maximal einem Drittel seiner Höhe aus dem Erdreich bzw. der Oberfläche der wassergebundenen Wegedecke herausstehen.
- Der Einbau kann durch Einlegen oder Einschlagen des Profils in das Erdreich erfolgen. Mit (optionalen) Beton- und Erdankern (CBA15/25) ist eine zusätzliche Verankerung im Erdreich oder in einem Betonbett möglich.
- Die Verbindung der Profile erfolgt durch das Verschrauben der Profilgeraden mit den Beton- und Erdankern, den Verbindern (CV90/135) oder Eckelementen (CEV105/160/300N90) mit M8 Flachrundschrauben (SV2AM) mit Vierkantansatz sowie Unterlegscheiben und Schraubenmuttern.
- Notwendige Profilkürzungen werden mit einer Handeisensäge oder einem Winkelschleifer mit geeigneter Trennscheibe schnell und einfach vorgenommen. Dabei ist auf einen sauberen Schnitt zu achten.

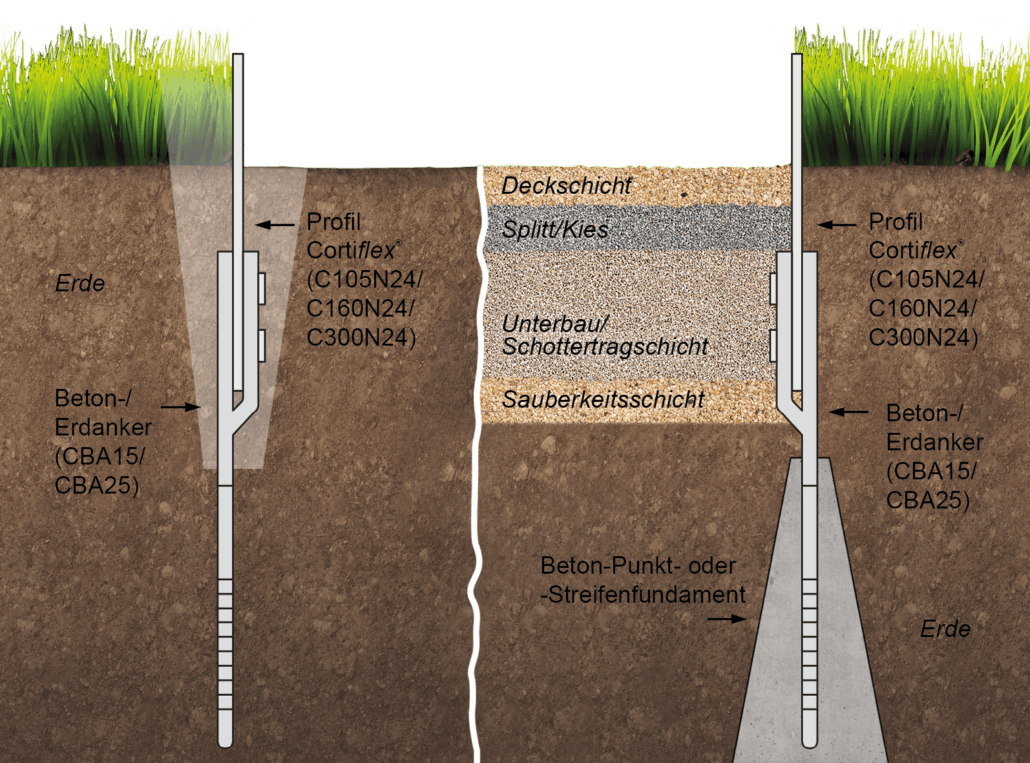

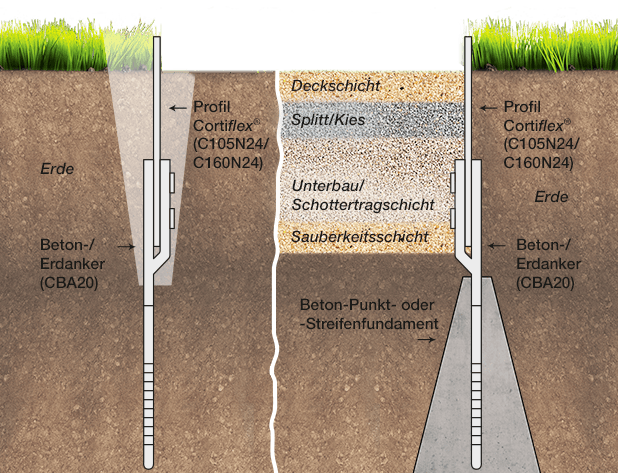

Einbauvarianten ohne oder mit Beton- und Erdankern
- Mit einem Spaten o. ä. eine Kerbe vorstechen, in die das Profil anschließend hineingelegt wird. Mit einem Gummihammer oder unter Zuhilfenahme eines Holzstückes das Profil gleichmäßig in die Erde treiben. Gegebenenfalls mit einem Spaten das Erdreich noch etwas tiefer abtragen oder auflockern. Größere Steine und andere feste Gegenstände sollten entfernt werden. Das Profil kann mit Beton- und Erdankern (CBA15/25) im Erdreich verankert werden.

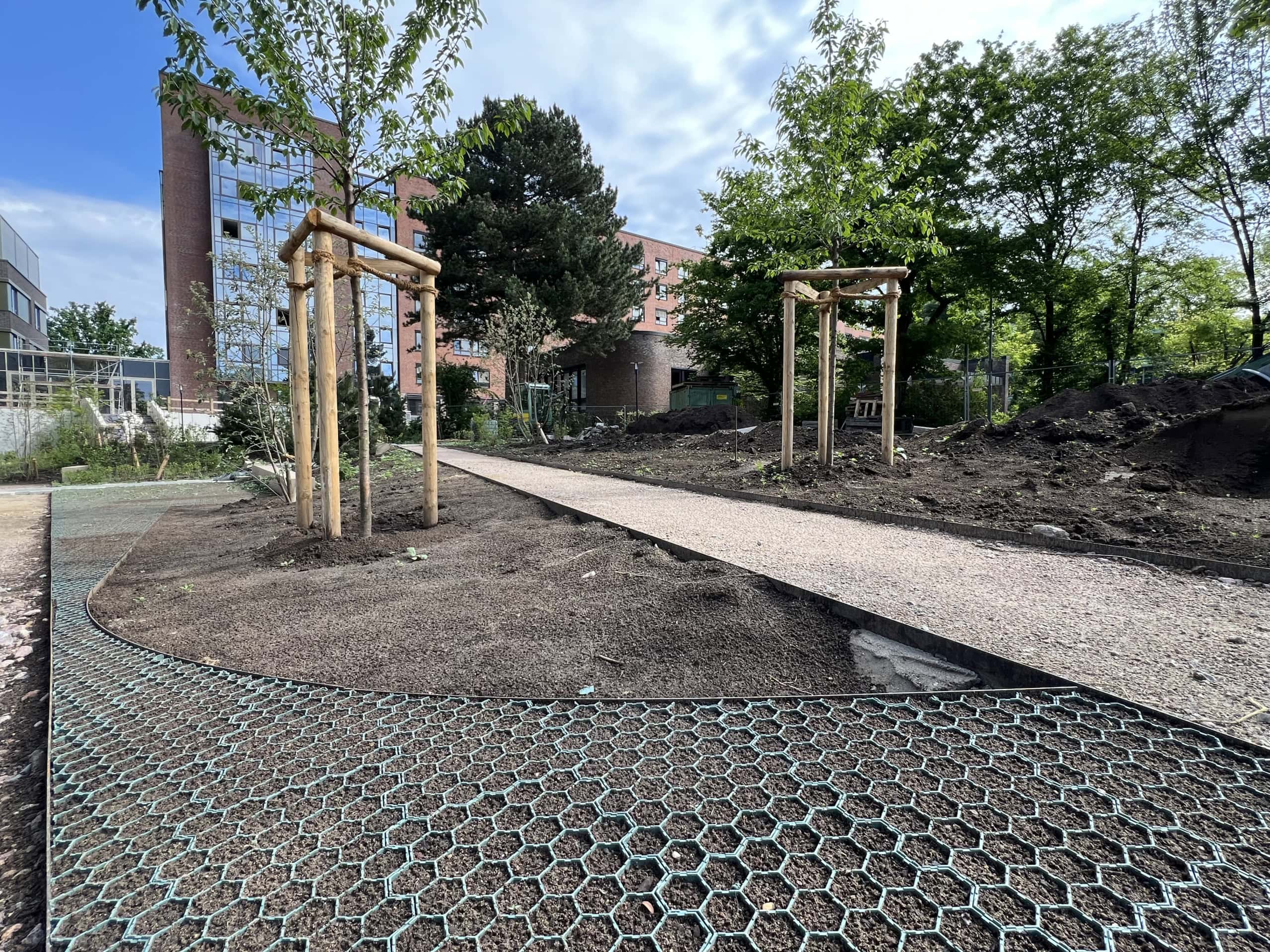

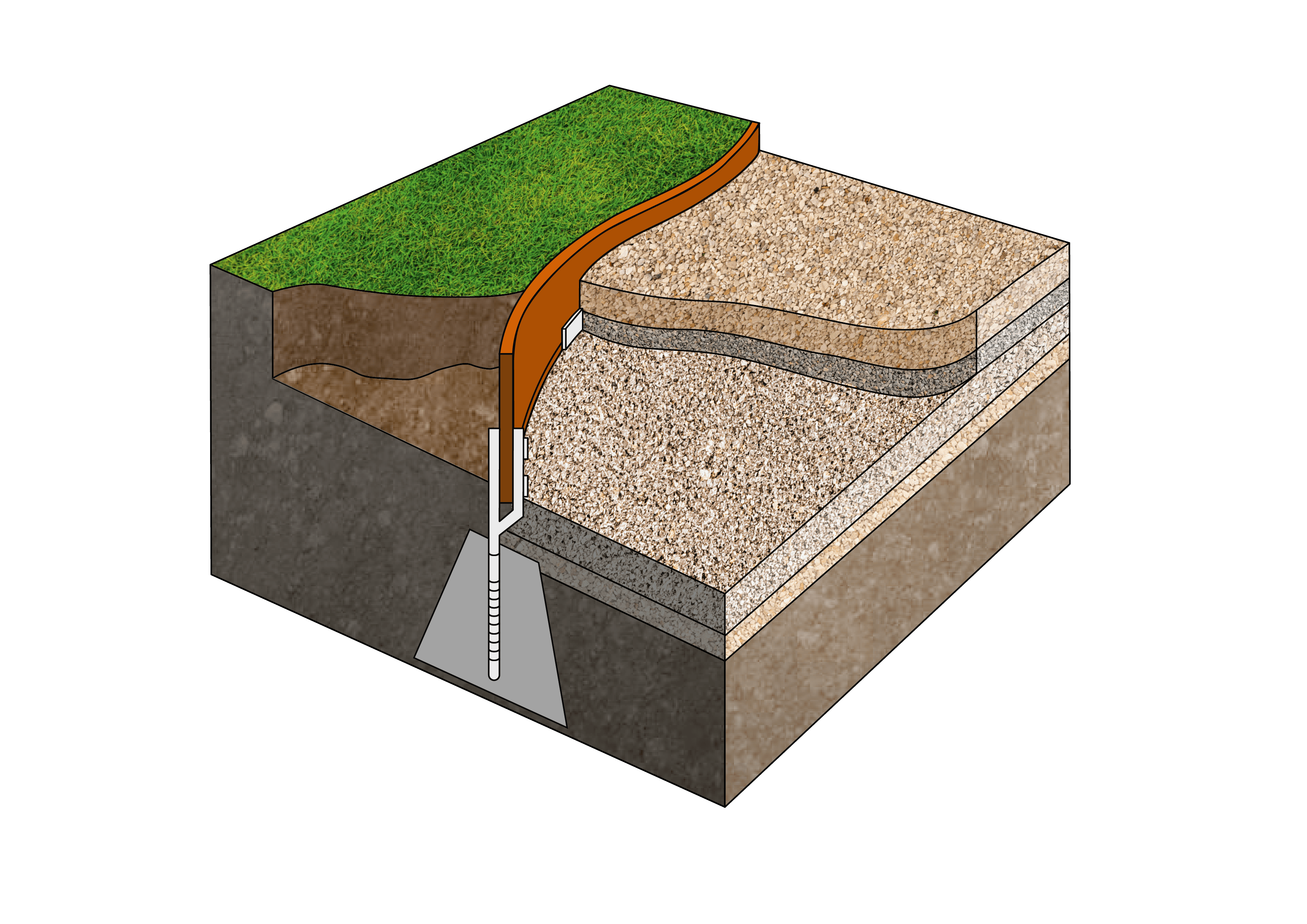

- Bei Verwendung des Profils für Wegbegrenzungen im Rad- und Fußwegebau erfolgt der Einbau des Profils nach dem Abtragen des Oberbodens. Notwendig ist eine zusätzliche Verankerung des Profils mit Beton- und Erdankern im Erdreich oder in einem Beton-Punkt- oder -Streifenfundament. Nach Einlegen des Profils und ggf. Abbinden des Betonfundaments werden die Unterbau- und Deckschichten eingebracht.
Profilgerade
Cortenstahl 3 mm, Farbe stahlgrau, rostend
- L = 2.400 mm, H = 105 mm mit 6 Anker-/Verbindungsschraublöchern C105N24
- L = 2.400 mm, H = 160 mm mit 6 Anker-/Verbindungsschraublöchern C160N24
Cortenstahl 5 mm, Farbe stahlgrau, rostend
- L = 2.400 mm, H = 300 mm mit 6 Anker-/Verbindungsschraublöchern C300N24
Verbinder
Cortenstahl
- L = 140 mm, H = 60 mm
Verbindungselement mit 4 Anker-/ Verbindungsschraublöchern,Stärke = 3 mm CV140 - 90°, L = 70 + 70 mm, H = 60 mm CV90
Verbindungselement mit 2 Anker-/ Verbindungs-schraublöchern je Schenkel, Stärke = 3 mm - 135°, L = 70 + 70 mm, H = 60 mm CV135
Verbindungselement mit 2 Anker-/ Verbindungs-schraublöchern je Schenkel, Stärke = 3 mm
Eckelement
Cortenstahl
- 90°-Ecke, 300 + 300 mm, H = 105 mm mit 2 Anker-/Verbindungsschraublöchern CEV105N90
- 90°-Ecke, 300 + 300 mm, H = 160 mm mit 2 Anker-/Verbindungsschraublöchern CEV160N90
- 90°-Ecke, 300 + 300 mm, H = 300 mm mit 2×2 Anker-/Verbindungsschraublöchern CEV300N90

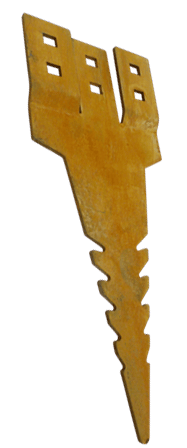

Beton- und Erdanker
(Verbinder)
Cortenstahl
zur Befestigung (auch zum Einbetonieren) der 3 mm starken 105 mm- und 160 mm-Profile mit 6 Anker-/Verbindungsschraublöchern (als Verbinder geeignet)
- L = 300 mm, B = 60 mm, Stärke = 3 mm CBA15
zur Befestigung (auch zum Einbetonieren) der 5 mm starken 200 mm- und 300 mm-Profile mit 6 Anker-/Verbindungsschraublöchern (als Verbinder geeignet)
- L = 300 mm, B = 60 mm, Stärke = 3 mm CBA25

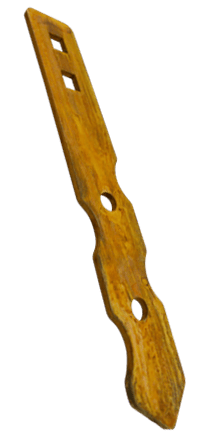

Beton- und Erdanker
Cortenstahl
zur Befestigung (CBA10 auch zum Einbetonieren) der 105 mm-, 160 mm- und 300 mm-Profile mit 2 Anker-/Verbindungsschraublöchern (nicht als Verbinder geeignet)
- L = 200 mm, B = 30 mm, Stärke = 3 mm CBA10
zur 90°-Befestigung der 105 mm-, 160 mm und 300 mm-Profile mit 2 Anker-/Verbindungsschraublöchern und 2 Rundlöchern Ø 9 mm (nicht als Verbinder geeignet)
- L = 146 mm, B = 30 mm, H = 57 mm, Stärke = 3 mm CKA10
Schraube mit Schraubenmutter
Edelstahl V2A
- L = 20 mm, M8, Unterlegscheibe und Sechskantmutter, 24 Stück pro Satz SV2AM8024
- L = 20 mm, M8, Unterlegscheibe und Sechskantmutter, 100 Stück pro Satz SV2AM8100
zur Schraubbefestigung
