Varioklipp®

Systembeschreibung EinbauhinweiseAnwendungsbeispieleArtikelübersicht
ZurückWeiter

Systembeschreibung Varioklipp®

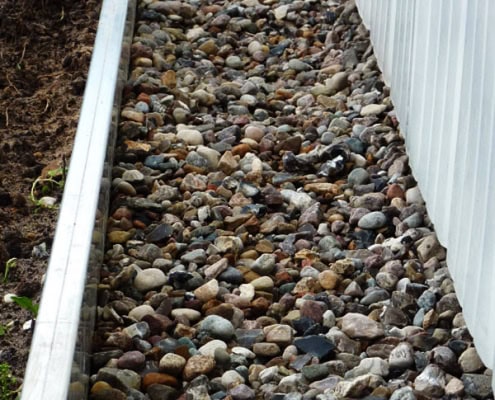

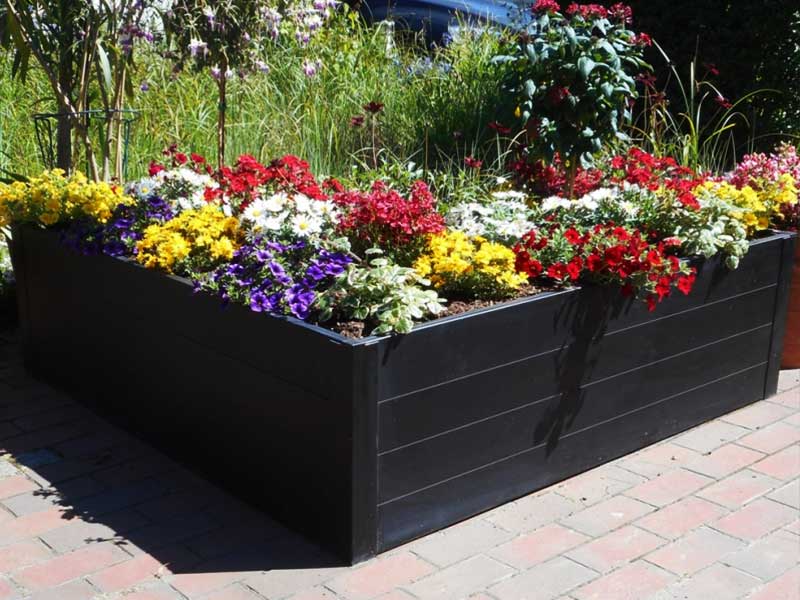

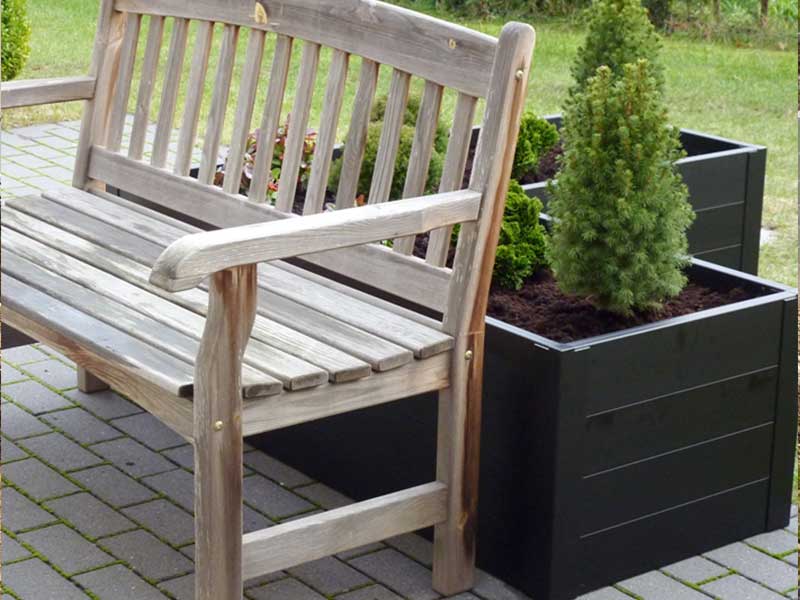

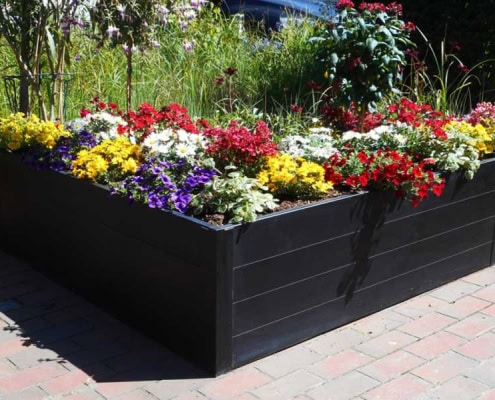

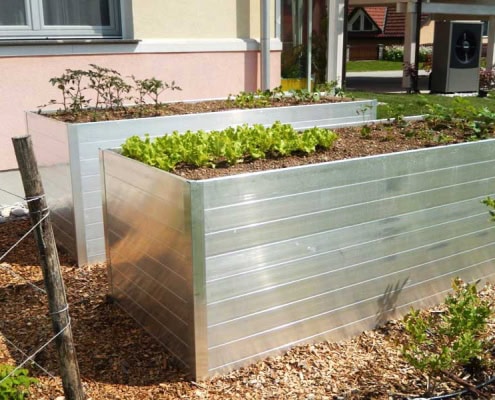

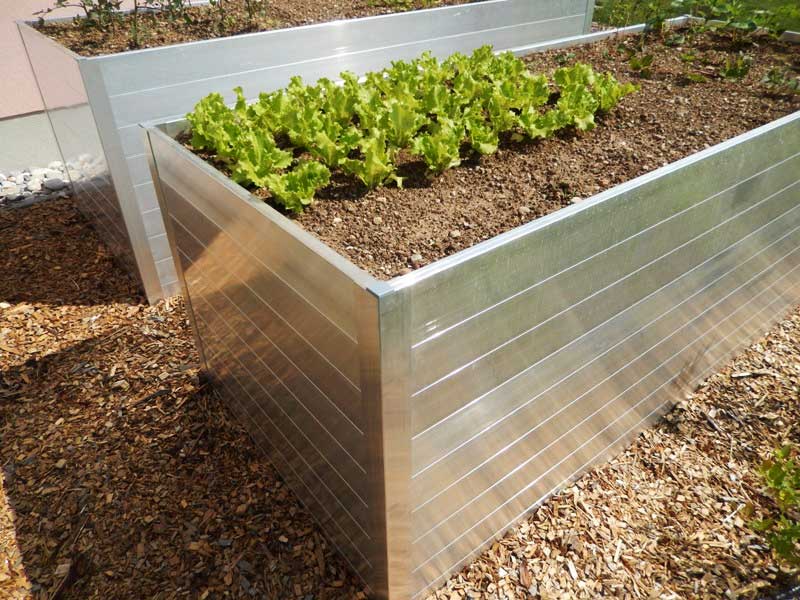

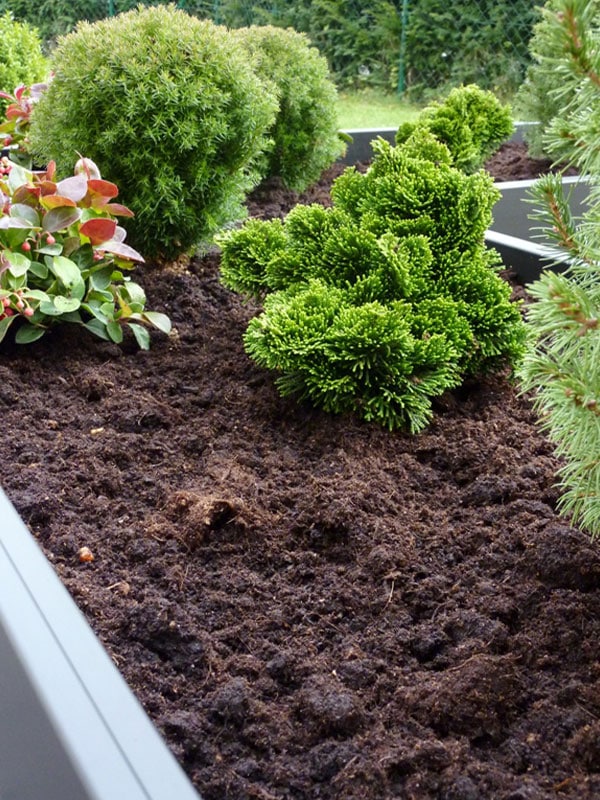

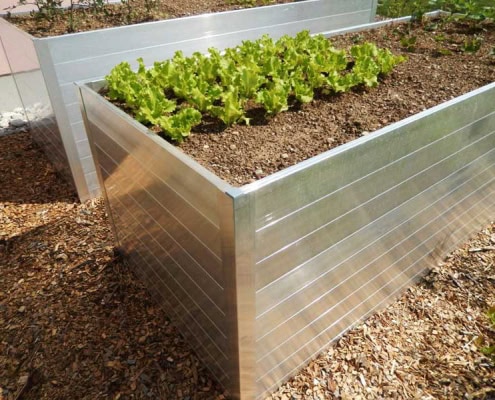

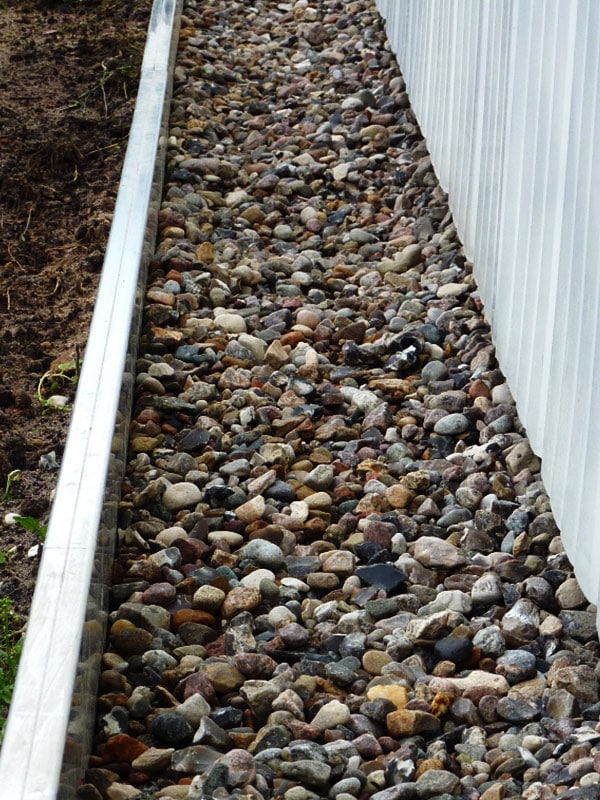

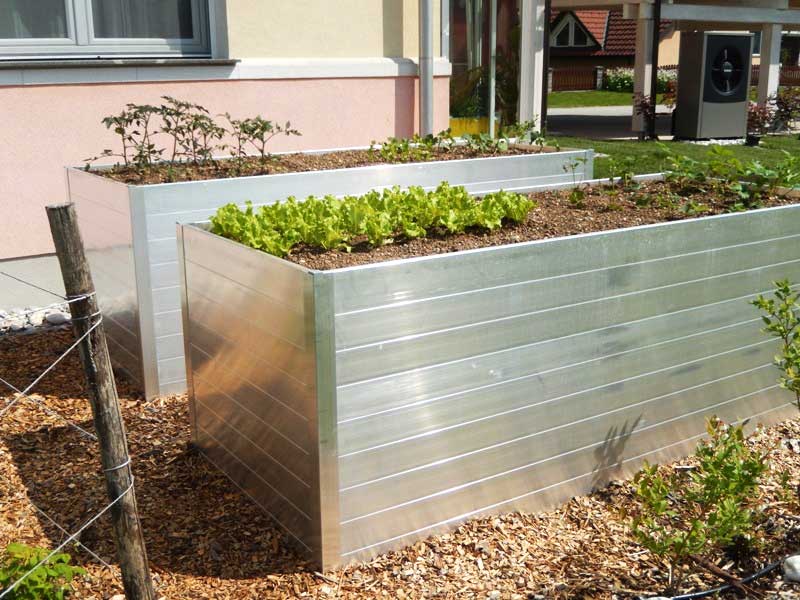

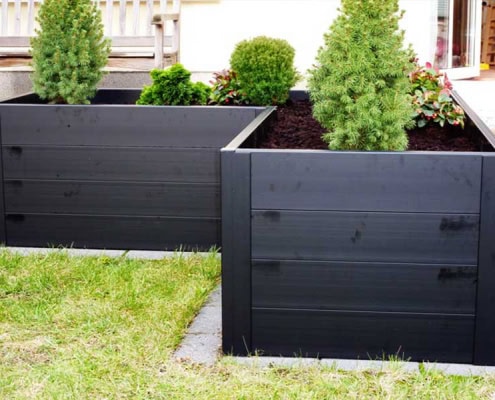

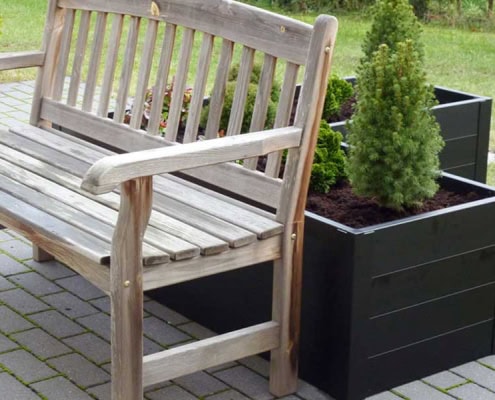

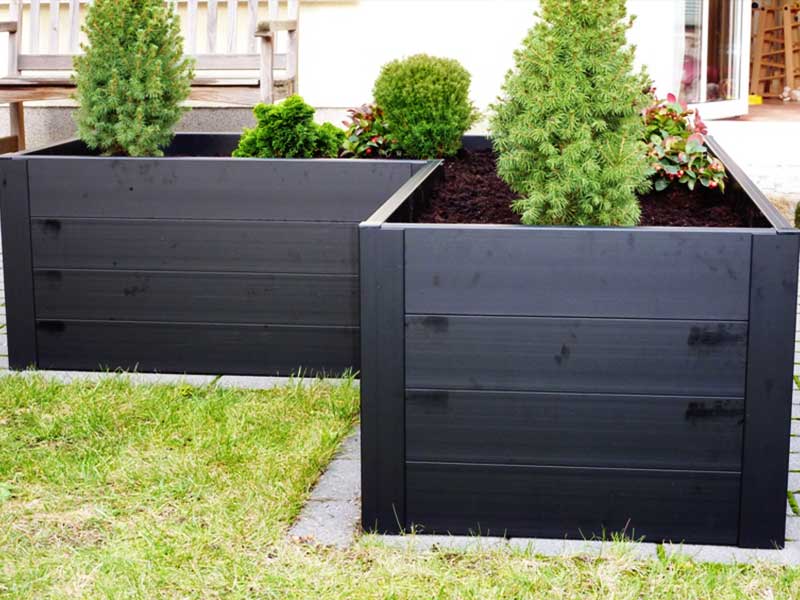

Das sehr stabile und in der Höhe variable (Hoch-)Beetsystem Varioklipp® ist für die vielfältigsten Einsatzbereiche konzipiert und verbindet höchste Ansprüche an Design, Qualität und Stabilität. Es eignet sich hervorragend für die Erstellung von Hochbeeten, Sand- und Spielkästen sowie Kies-Spritzschutzstreifen an Gebäuden.

Die aus einer Aluminiumlegierung bestehenden Grundelemente können über ein Stecksystem im Rastermaß 10 cm aufeinandergeklippst werden.

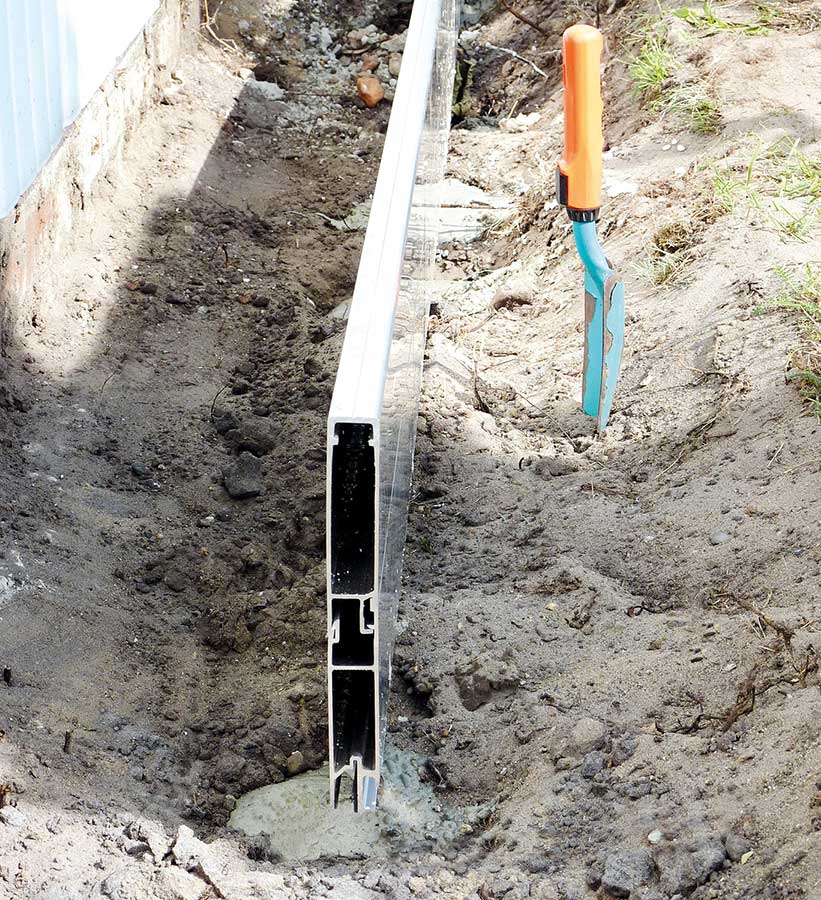

Als oberstes Profil wird ein Abschlusselement aufgesteckt. Verschiedenartige Verankerungsmöglichkeiten ermöglichen eine Fixierung der Profile sowohl auf festem Untergrund, wie auf Flachdächern, Beton- oder Schottertragschichten, als auch den Einbau im Erdreich und in Betonfundamenten. Durch Eckhalterungsprofile 90° und 135° sowie Wandanschlussprofile lassen sich Rechtecke, Trapeze und viele andere Formen erstellen. Die Grund- und Abschlusselemente stehen wahlweise als naturbelassenes Aluminium oder schwarz eloxiert zur Verfügung.

Die Montage kann sowohl vor Ort als auch werkseitig erfolgen. Bei der Verankerung kann zwischen 90°-Profilankern, die mit einer Lochstanzung für Stahlnägel oder Schrauben versehen sind, oder speziellen Beton- und Erdankern, eloxiert für hohen Korrosionsschutz, gewählt werden. Die Kombination aus hochwertigen, stabilen und nahezu korrosionsbeständigen Materialien und umfangreichem Zubehör bietet eine Vielzahl an Möglichkeiten, form- und höhenvariierende Einfassungen zu erstellen.

Ihre Vorteile auf einen Blick:

  • Baukastensystem für individuelle Höhen im Rastermaß 10 cm
  • Grundelemente für die Aufnahme unterschiedlicher Verankerungsmöglichkeiten
  • Vielfältige Gestaltungsmöglichkeiten durch Ecken 90° und 135°
  • Feste seitliche Verbindung zu Gebäuden durch U-Seitenabschlussprofile
  • Verschiebbare und dadurch individuell anpassbare Profilanker 90° mit Bohrung für Stahlnagelbefestigung oder Schrauben
  • Verschiebbare und dadurch individuell anpassbare Beton- und Erdanker mit Eloxaloberflächenhärtung für besten Korrosionsschutz im Untergrund
  • Vormontage der Grund- und Abschlusselemente optional im Werk möglich
  • Klare Linien und Konturen bei der Gestaltung
  • Leichter Transport und einfache Verlegung
  • Wiederverwendbare, korrosionsbeständige und recyclebare Aluminiumlegierung

Einbauhinweise Varioklipp®

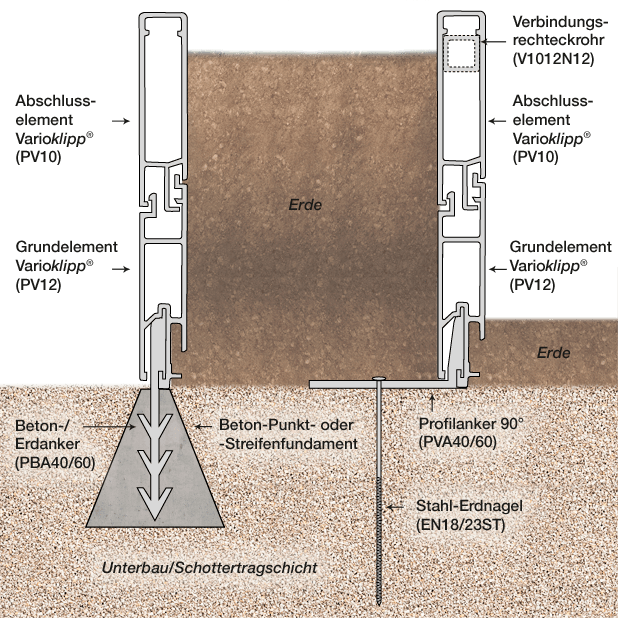

  • Die Grundelemente (PV12) können mit weiteren Grundelementen aufeinander geklippst werden. Als oberes Aluminiumprofil wird das Abschlusselement (PV10) in die Aufnahme des Grundprofils geklippst.
  • Zum Verbinden der einzelnen Profile müssen diese sauber und frei von Sand auf eine stabile, feste und ebene Unterlage gelegt werden. Alle Profile müssen mit der gleichen Seite in die gleiche Richtung zeigen. Dabei empfiehlt es sich, sich an der Führungsschiene im unteren Profilbereich zu orientieren.
  • Durch Drücken oder einem Schlag auf die zu klippsende Stelle (s. Zeichnung) werden die Profile miteinander verbunden. Ein deutliches Klippgeräusch entsteht bei korrekter Verbindung.

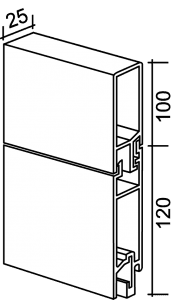

  • Die spätere Höhe des fertigen Randprofils kann in 12-cm-Schritten individuell angepasst werden. Das Abschlussprofil hat eine Höhe von 10 cm. Bei Verwendung von zwei Grundprofilen und einem Abschlussprofil ergibt sich eine Endhöhe von 34 cm.
  • Bei längeren Einfassungen kann eine versetzte Anordnung der Profile für zusätzliche Stabilität sorgen.Optional werden die Profile mit einem Verbindungsrechteckrohr (V1012N12) mittig zwischen den Profilenden verbunden.

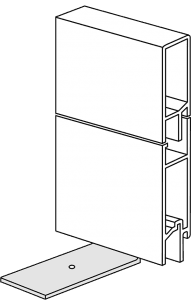

  • Die Grundprofile haben im unteren Bereich eine Führungsaufnahme für die Aufnahme von Profilankern 90° (PVA40/60) und Beton-/Erdankern (PBA40/60), die seitlich in das Profil geschoben werden. Mit den Profilankern 90° können die Profile auf ebenem Untergrund mit Stahl-Erdnägeln (EN18/23ST), mit Schrauben oder mit Spezialkleber (WFB310) befestigt werden. Beton-/Erdanker dienen der Fixierung der Profile in Erde bzw. Beton. Eine Befestigung ist auch mit der Stellplatte/Profilelement 90° (PV60ND) möglich.

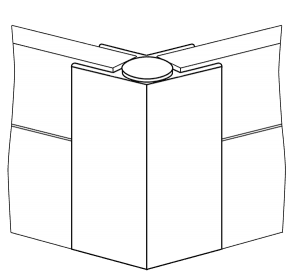

  • Das Eckhalterungsprofil (EV05/10/20) kann in der Länge entsprechend der zu erwartenden Höhe gekürzt werden. Bei Verwendung von Kunststoffkappen zur Abdeckung ist deren Höhe von ca. 5 mm zu berücksichtigen.

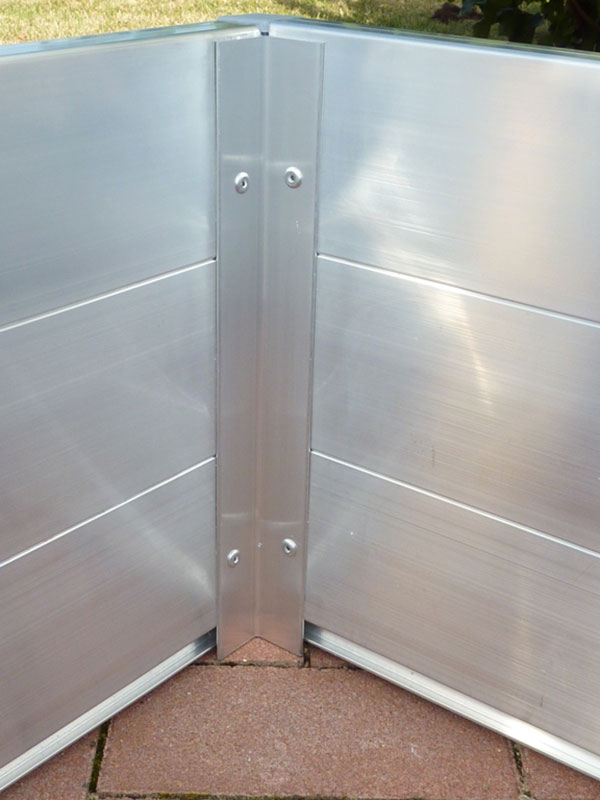

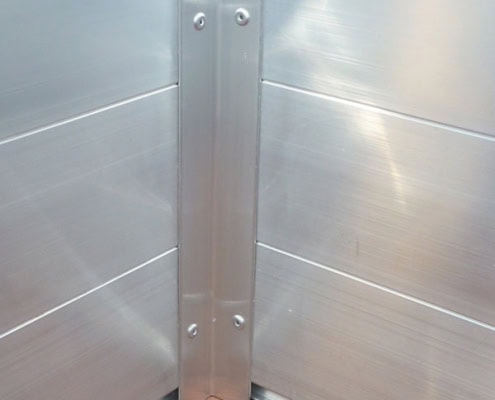

  • Die aus Grund- und Abschlusselementen bestehenden Profile werden seitlich in das Eck- oder U-Seitenabschlussprofil (UV90) eingeschoben. Je nach Einsatzzweck können die Einfassungselemente mit den Eckhalterungsprofilen durch Schrauben, Nieten oder Verkleben verbunden werden.
  • In die obere Öffnung der Eckelemente kann eine Kunststoffabdeckkappe (LS20/30) eingedrückt werden.

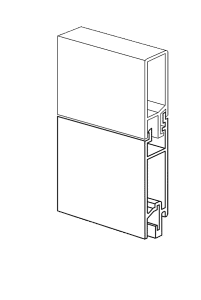

Grundelement

Aluminium natur, H = ca. 120 mm, Stärke = 25 mm

  • L = 500 mm | PV12N05
  • L = 1.000 mm | PV12N10
  • L = 2.000 mm | PV12N20
  • L = 2.500 mm | PV12N25

Grundelement

Aluminium schwarz eloxiert, E6C35, H = ca. 120 mm, Stärke = 25 mm

  • L = 500 mm | PV12E05b
  • L = 1.000 mm | PV12E10b
  • L = 2.000 mm | PV12E20b
  • L = 2.500 mm | PV12E25b

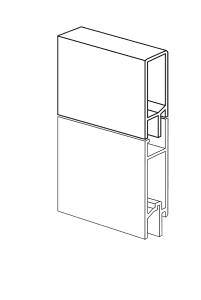

Abschlusselement

Aluminium schwarz eloxiert, E6C35, H = 100 mm, Stärke = 25 mm

  • L = 500 mm PV10E05b
  • L = 1.000 mm PV10E10b
  • L = 2.000 mm PV10E20b
  • L = 2.500 mm PV10E25b

Abschlusselement

Aluminium schwarz eloxiert, E6C35, H = 100 mm, Stärke = 25 mm

  • L = 500 mm PV10E05b
  • L = 1.000 mm PV10E10b
  • L = 2.000 mm PV10E20b
  • L = 2.500 mm PV10E25b

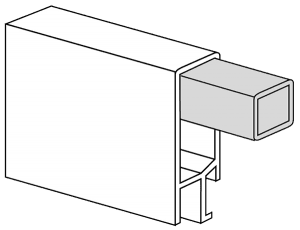

Verbindungsrechteckrohr

optional für Grund- bzw. Abschlusselement Varioklipp V1012N12

naturfarben silbergrau

  • L = 120 mm inkl. Blindnieten Al-VA 4 x 10 mm
    VE = 4 Stoßverbinder + 16 Blindnieten

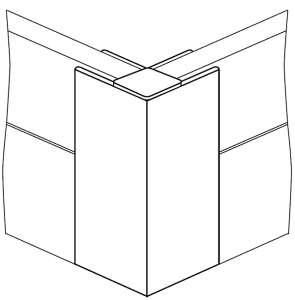

Eckhalteung 90°

Aluminium natur, 60 + 60 mm, davon 30,5 mm Profilaufnahme

  • L = 500 mm EV05VN90
  • L = 1.000 mm EV10VN90
  • L = 2.000 mm EV20VN90

Eckhalteung 90°

Aluminium schwarz eloxiert, E6C35, 60 + 60 mm, davon 30,5 mm Profilaufnahme

  • L = 500 mm EV05VE90b
  • L = 1.000 mm EV10VE90b
  • L = 2.000 mm EV20VE90b

Eckhalteung 135°

Aluminium natur, 60 + 60 mm, davon 30,5 mm Profilaufnahme

  • L = 500 mm EV05VN135
  • L = 1.000 mm EV10VN135
  • L = 2.000 mm EV20VN135

Eckhalteung 135°

Aluminium schwarz eloxiert, E6C35, 60 + 60 mm, davon 30,5 mm Profilaufnahme

  • L = 500 mm EV05VE135b
  • L = 1.000 mm EV10VE135b
  • L = 2.000 mm EV20VE135b

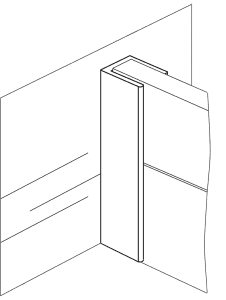

U-Seitenabschlussprofil

Aluminium natur, 30,5 mm Profilaufnahme

  • L = 500 mm UV90VN05
  • L = 1.000 mm UV90VN10
  • L = 2.000 mm UV90VN20

U-Seitenabschlussprofil

Aluminium schwarz eloxiert, 30,5 mm Profilaufnahme

  • L = 500 mm UV90VE05b
  • L = 1.000 mm UV90VE10b
  • L = 2.000 mm UV90VE20b

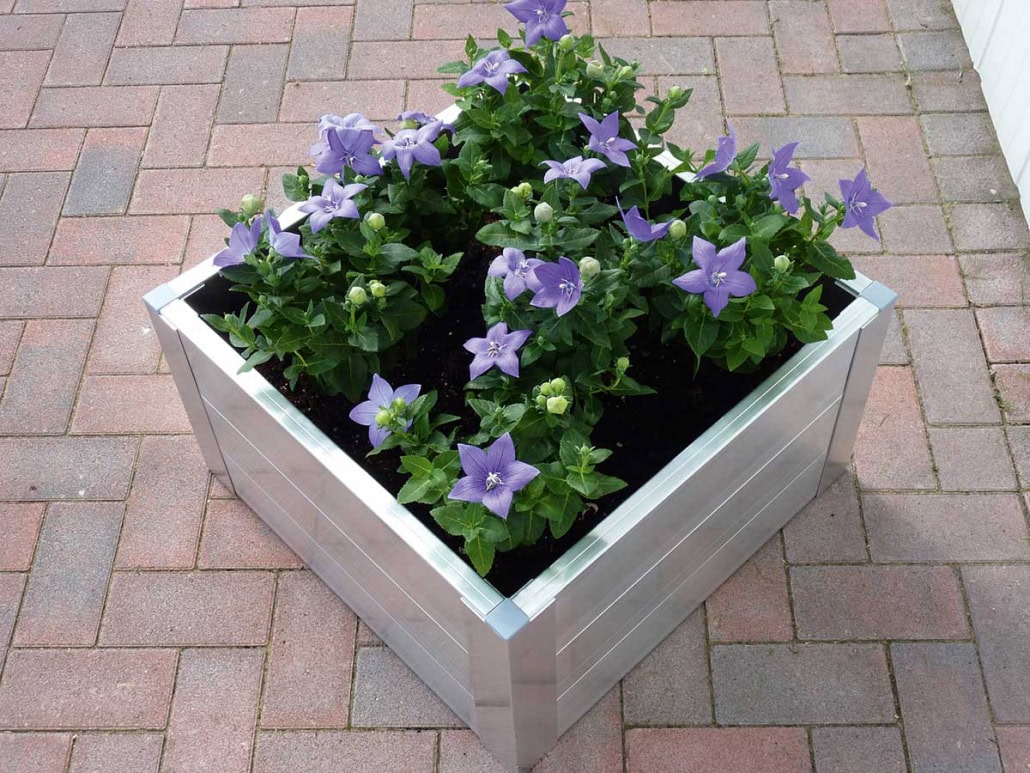

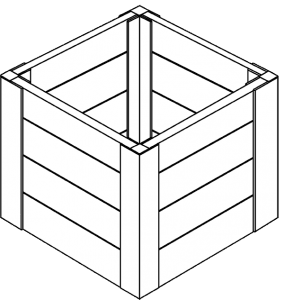

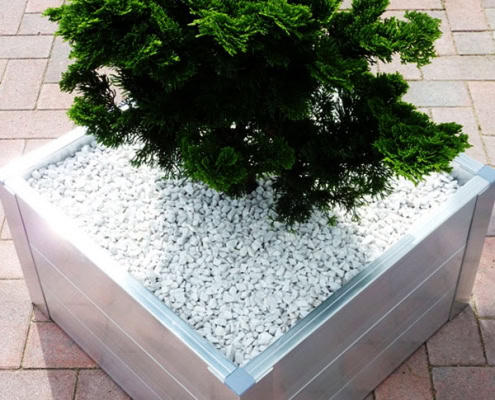

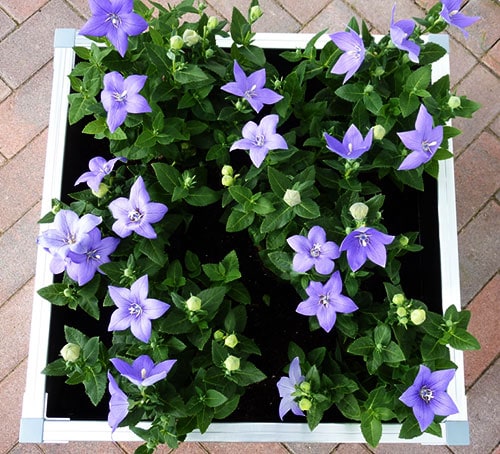

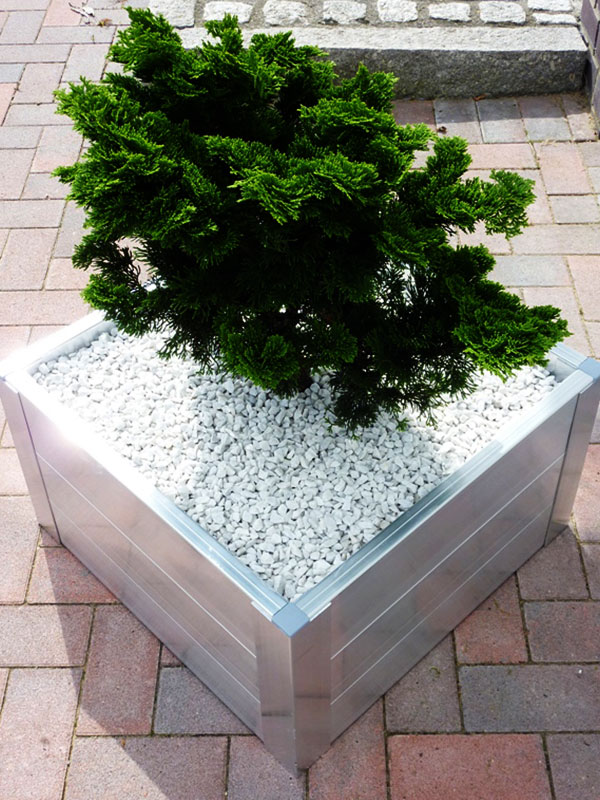

Pflanzkasten

quadratisch, teilmontiert, Aluminium natur, inkl. Ecken und Abschlusskappen

  • 500 x 500 mm, ca. 320 mm hoch PK1N21
  • 500 x 500 mm, ca. 425 mm hoch PK1N31
  • 1.000 x 1.000 mm, ca. 320 mm hoch PK2N21
  • 1.000 x 1.000 mm, ca. 425 mm hoch PK2N31

Pflanzkasten

quadratisch, teilmontiert, Aluminium schwarz eloxiert, E6C35, inkl. Ecken und Abschlusskappen

  • 500 x 500 mm, ca. 320 mm hoch PK1E21b
  • 500 x 500 mm, ca. 425 mm hoch PK1E31b
  • 1.000 x 1.000 mm, ca. 320 mm hoch PK2E21b
  • 1.000 x 1.000 mm, ca. 425 mm hoch PK2E31b

Boden für Pflanzkasten

3 mm, seitliche Aufkantung 30 mm, offen, mit 2 bzw. 3 Fußversteifungsstreben

  • für Pflanzkasten 500 x 500 mm PK1B30
  • für Pflanzkasten 1.000 x 1.000 mm PK2B30

Profilanker 90°

  • B = 40 mm, H = 35 mm PVA40
  • B = 60 mm, H = 35 mm PVA60

Rundloch Ø 7,5 mm

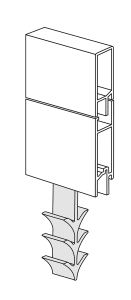

Beton- und Erdanker

  • B = 40 mm, H = 35 mm + 80 mm (Einbautiefe) PBA40
  • B = 60 mm, H = 35 mm + 80 mm (Einbautiefe) PBA60

Stahl-Erdnagel

verzinkt für PVA40/60 (Inhalt 50 Stück)

  • L = 180 mm, Ø = 6 mm | EN18ST
  • L = 230 mm, Ø = 6 mm | EN23ST

Abdeckkappe

Kunststoff, quadratisch für Eckhalterungsprofil 90°

  • Lamellenstopfen, 30 x 30 mm, hellgrau (8 Stück) LS30G
  • Lamellenstopfen, 30 x 30 mm, schwarz (8 Stück) LS30S

Abdeckkappe

Kunststoff, rund für Eckhalterungsprofil 135°

  • Lamellenstopfen, 25 mm, hellgrau (8 Stück) LS20G
  • Lamellenstopfen, 25 mm, schwarz (8 Stück) LS20S
