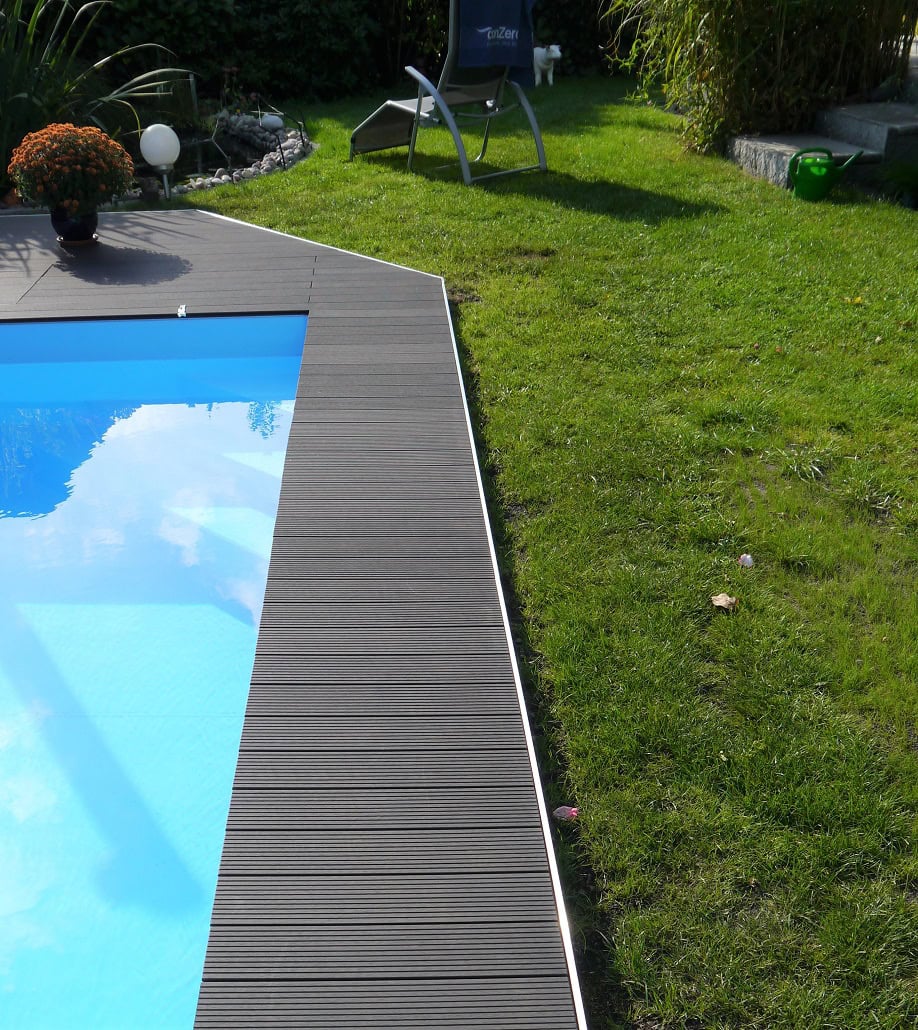

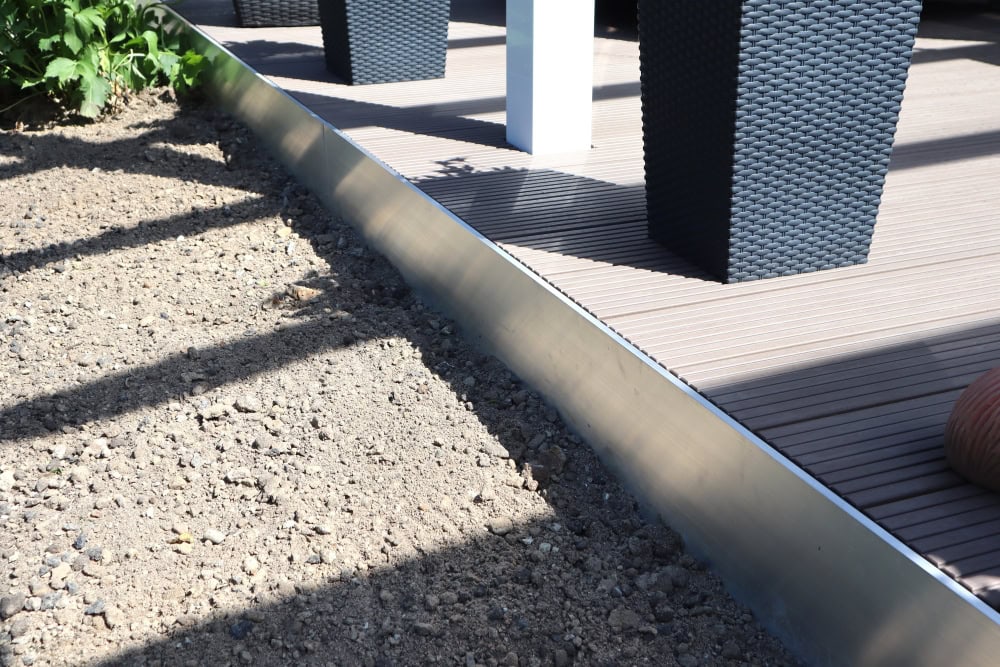

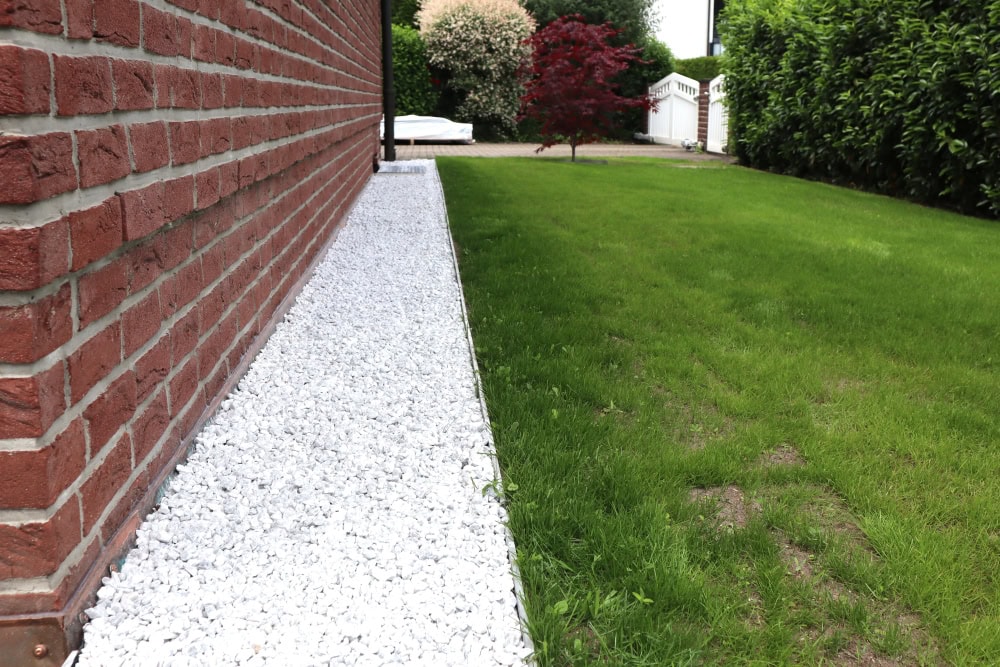

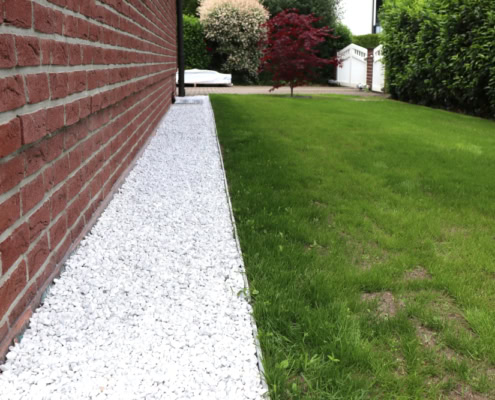

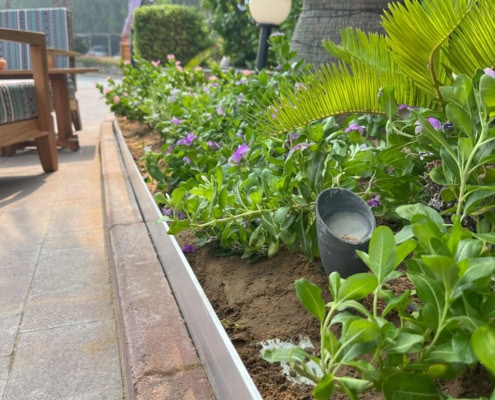

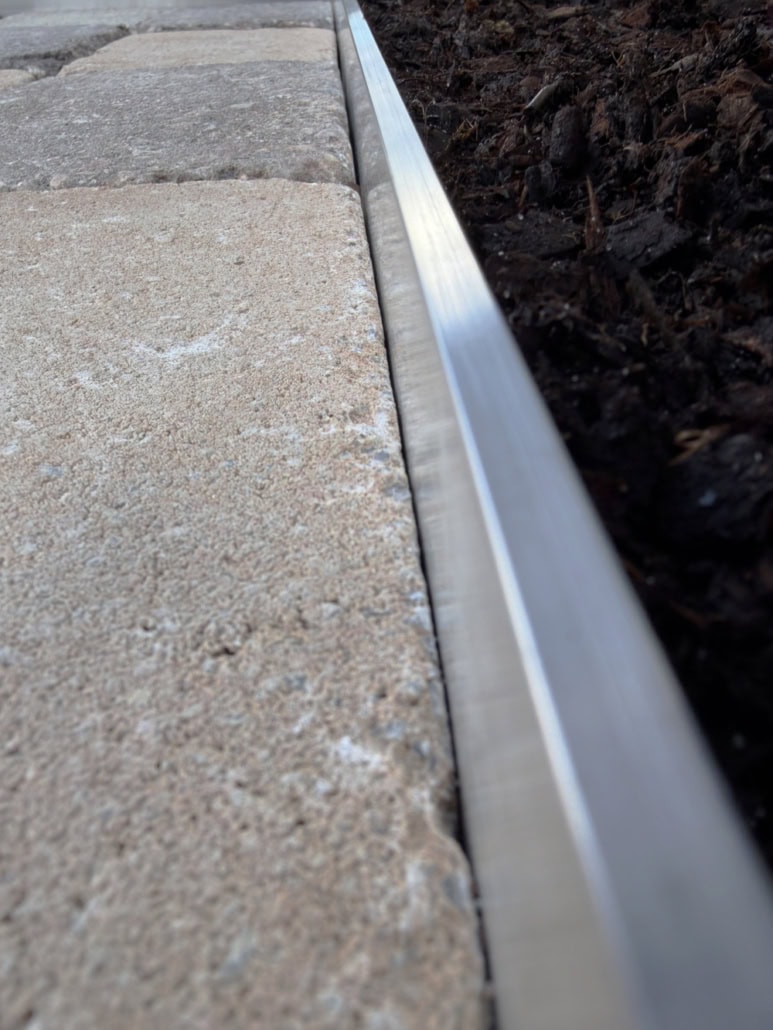

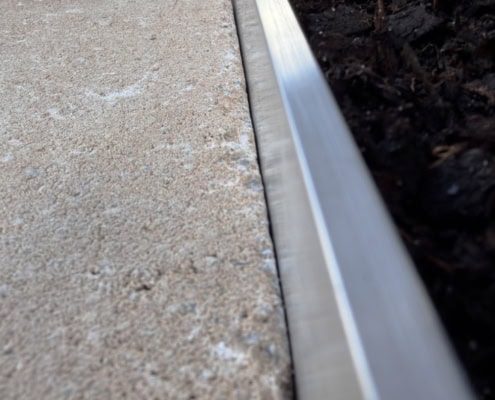

Das Stützbord Limaflex® gibt Terrassen- und Gehwegplatten, Steinpflaster, Kies /Splitt den notwendigen Halt, schützt vor dem Wegsacken der äußeren Tragschicht und erleichtert die Gestaltung und den Bau Ihrer Außenanlage.
Je nach Anwendungsfall ist es in den Profilhöhen 55, 120 und 200 mm lieferbar.
Spezielle Beton-/Erdanker geben dem Profil bei hoher Beanspruchung besonders festen Halt.
Das Stützbord lässt sich schnell, Material sparend und ohne Spezialwerkzeug verlegen. Die 55 mm und 120 mm hohen Profile können in nahezu jede gewünschte Form ab einem Radius von ca. 1,5 m eingebaut werden. Die 200-mm-Profile sind in Bogensegmenten nach Kundenvorgabe vorgefertigt lieferbar.
Das Limaflex-System ist trotz des geringen Eigengewichts extrem widerstandsfähig und kann nicht wie Holz, Kunststoff oder Stahl verrotten, wegplatzen oder rosten.
Aluminium hat sich über Jahrzehnte als langlebiger, witterungsbeständiger Baustoff mit einem extrem hohen recyclefähigen Anteil bewährt.
Bei Verwendung von Profilen in den Höhen 55 und 120 mm mit Wasserdurchlauföffnungen sowie mit Profilankern 90° zur Befestigung ist das Stützbord auch bestens zur Dachbegrünung geeignet.
Ihre Vorteile auf einen Blick:
- Hochwertige, stabile Aluminiumlegierung
- Innenliegende, nicht sichtbare Profilverbindung
- Klare Linien und Konturen bei der Gestaltung
- Leichter Transport und einfache Verlegung
- Wiederverwendbare, korrosionsbeständige und recyclebare Aluminiumlegierung
- Formbar für die individuelle Gestaltung zu Bögen, Kreisen und Freiformen
- Verschiebbare und individuell anpassbare Profilanker und Beton-/Erdanker
- 25 Jahre Praxiserfahrung in Schulen, Kindergärten, Parkanlage, etc.
Einbauhinweise Limaflex®
- Das Stützbord Limaflex® wird weitgehend in die anzulegenden Flächen integriert. Der Einbau kann so erfolgen, dass die Profiloberkante etwas oberhalb (P12/P20), bündig oder unterhalb der späteren Oberfläche liegt.
- Die spezielle Profilform ermöglicht, die Anzahl und die Position der Anker dem jeweiligen Bauvorhaben und dem vorhandenen Untergrund anzupassen.
- Notwendige Profilkürzungen werden mit einer Handeisensäge oder Flex/Kappsäge mit geeigneter Trennscheibe schnell und einfach vorgenommen. Dabei ist auf einen sauberen Schnitt zu achten.
- Bei Verlegung an Rasenflächen bitte die Schnitthöhe von Mähfahrzeugen berücksichtigen!

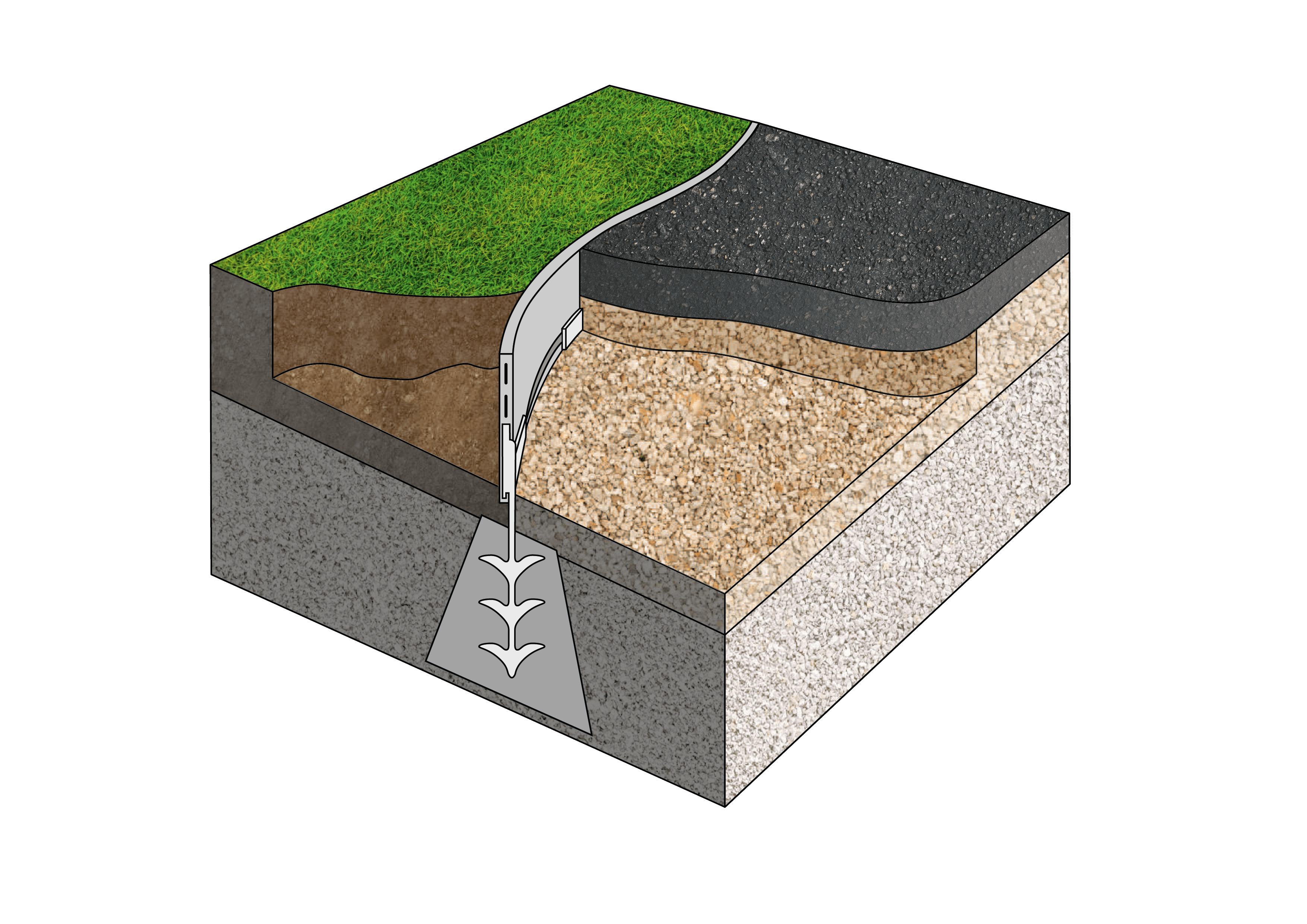

Einbauvarianten mit Beton-/Erdanker
- Beton-/Erdanker (PBA40/60) bzw. Betonanker (BA60) geben dem Profil bei hoher Beanspruchung festen Halt.
- Bei den Profilhöhen 55 und 120 mm (P55N und P12N) werden die Beton-/Erdanker seitlich in die Nutführung des Stützbords Limaflex®eingeschoben. Bei der Profilhöhe 200 mm (P20N) werden die Betonanker von unten in das Profil eingeschlagen.Am schnellsten geht dies, wenn das saubere Stützbord auf einem planen Untergrund mit der Nutführung nach oben liegt. Ein Kunststoff- oder Holzhammer kann verwendet werden.
- Pro laufenden Meter werden, je nach geplanten Radien und baulichen Gegebenheiten, ca. 3 – 4 Stück Beton-/Erdanker bzw. 2 Stück Betonanker empfohlen.
- Die Beton-/Erdanker werden in den noch weichen, abbindenden Beton bis zum Markierungswulst eingeschoben oder in vorbereitete Punktfundamente gestellt, die im Anschluss mit Beton gefüllt werden. Danach sind sie ggf. waagerecht auszurichten.
- Beton ausreichend abbinden lassen. Einbringen und ggf. leichtes Abrütteln von Feinschicht bzw. Splitt-Sand-Gemisch.
- Die Verbindung der Profile erfolgt durch die Beton-/Erdanker, welche je zur Hälfte in die Profilenden geschoben werden. Die 12 cm hohen Profile (P12N) und die 20 cm hohen Profile (P20N) werdenzusätzlich im oberen Bereich mit einem optional erhältlichen Profilverbinder (V12/20N), der ebenfalls mittig zwischen den Profilenden eingesetzt wird, miteinander verbunden.
- Vorgefertigte Segmente mit individuellen Radien sind optional erhältlich.
Profilgerade
(Bild zeigt 120 mm)
- L = 2.500 mm, H = 55 mm, d = 5,5 mm | P55N25
- L = 5.000 mm, H = 55 mm, d = 5,5 mm | P55N50
- L = 2.500 mm, H = 120 mm, d = 5,5 mm | P12N25
- L = 5.000 mm, H = 120 mm, d = 5,5 mm | P12N50
Beton-/Erdanker
(Bild zeigt 55 mm)
Die Beton-/Erdanker kombinieren das Verankern in der Senkrechten mit der Verbindung zweier Profile beim 55er und 120 er Limaflex.
Die breiteren 60 mm Betonanker werden für das 120er Limaflex-Profil empfohlen und als Profilverbinder im unteren Bereich eingesetz.
Je nach geplanter Belastung können ca. 3 bis 4 Stück pro lfm. eingesetzt werden.
B = 40 mm, H = 35 mm + 80 mm (Einbautiefe) | PBA40
B = 60 mm, H = 35 mm + 80 mm (Einbautiefe) | PBA60
Stoßverbinder
(für P12)
Diese länglichen Aluminium-Stücke werden im oberen Profilbereich der Limaflex-120-Einfassungen je zur Hälfte eingeschoben. Sie verhindern das Auseinanderklaffen der beiden zu verbindenden Profilgeraden im oberen Bereich.
Für das Limaflex-55-Profil sind diese nicht geeignet.
VE = 10 Stück
- L =80 mm | V12N10
(empfohlen für Profil 120 mm P12N)

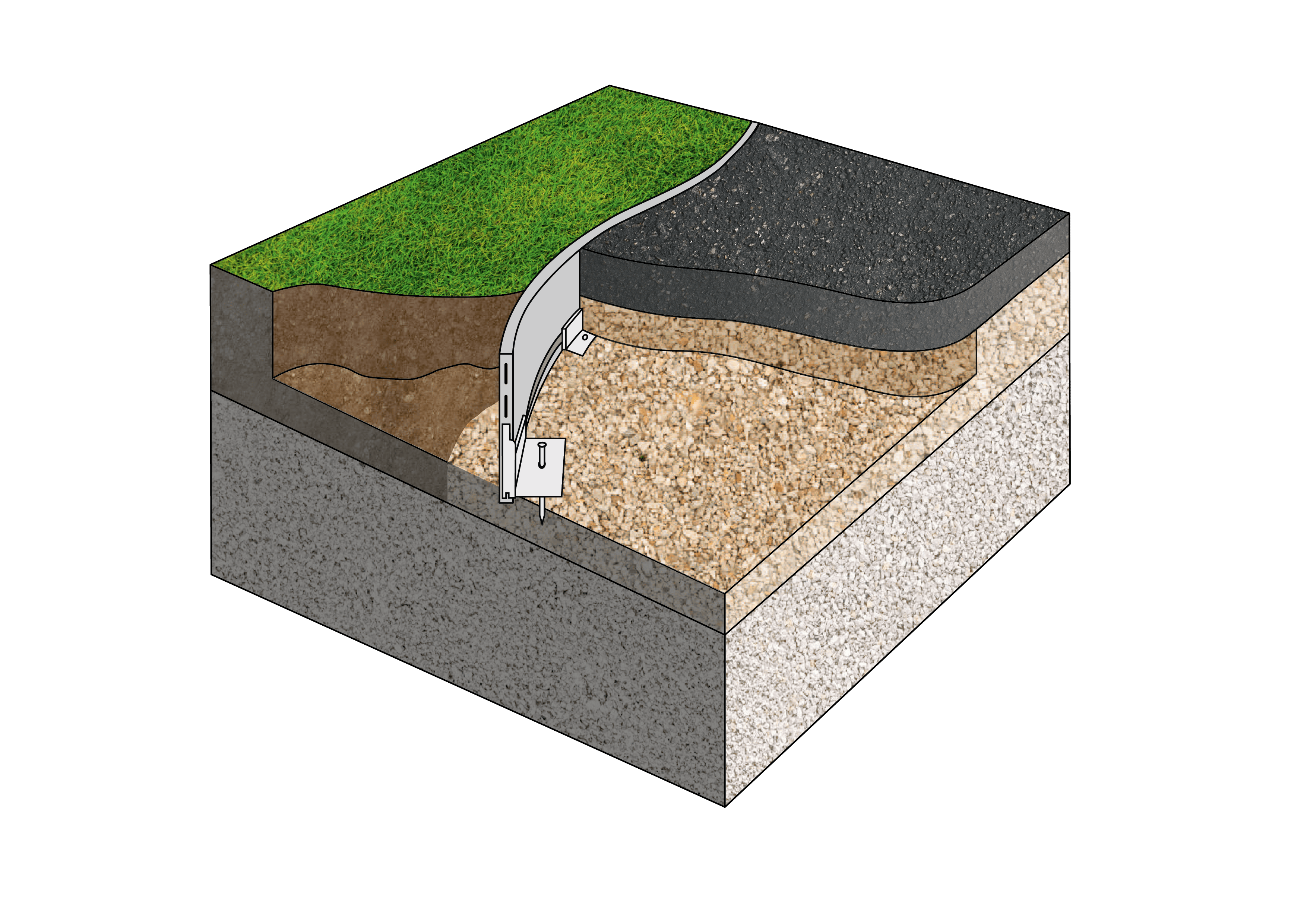

Profilanker 90°
(schmal)
Schmale 90°-Profilanker für das Stellen auf festen Untergrund, z. Bsp.- Schotterragschicht. Sie sind optimal um auch Bögen und Rundungen mit den Einfassungsprofilen zu erstellen.
Nur für die kleineren 55 mm hohen Limaflex-Profile vorgesehen.
- B = 20 mm, H = 35 mm | PA55
Rundloch Ø 7,5 mm
Profilanker 90°
(Stoßverbinder)

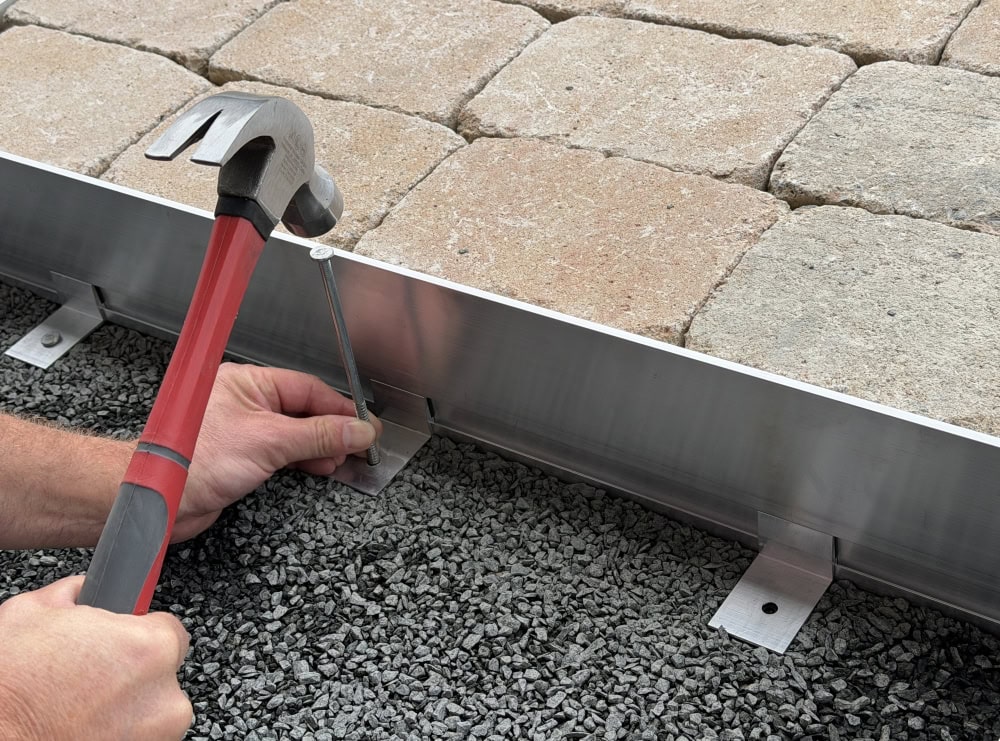

90°-Profilanker für das Stellen auf festen Untergrund, z. Bsp.- Schotterragschicht beim 55er und 120 er Limaflex. Sie sind optimal um auch Bögen und Rundungen mit den Einfassungsprofilen zu erstellen.
Sie sind für beiden Profilhöhen geeignet und dienen als Verbinder im unteren Profilbereich.
- B = 40 mm, H = 35 mm | PVA40
- B = 60 mm, H = 35 mm | PVA60
Rundloch Ø 7,5 mm
Eckelement 90° und 270°
Außenecke 90°
100 + 100 mm, H = 55 mm | EV55N90
100 + 100 mm, H = 120 mm | EV12N90
Innenecke 270°
100 + 100 mm, H = 55 mm | EV55N270
100 + 100 mm, H = 120 mm | EV12N270
Ansicht Außen-/Innenecke
Bogenelement/
Vollkreis
Vorgebogenes Profilsegment.
Nach Kundenvorgabe biegen wir engere Radien werkseitig vor. In der Regel sind diese Bogensegmente max. 2 m lang und können auch auf der Baustelle gekürzt werden.
- L bis 2.000 mm, H = 55 mm, d = 5,5 mm | B55N20
- L bis 2.000 mm, H = 120 mm, d = 5,5 mm | B12N20
Vollkreise sind als Sonderanfertigung möglich.
Stahl-Erdnagel
Zur Verankerung der 90°-Anker PA55, PVA40 und PVA60.
Verzinkte Stahlnägel/Sparrennnägel
VE = 50 Stück
- L = 180 mm, Ø = 6 mm | EN18ST
- L = 230 mm, Ø = 6 mm | EN23ST
Wasserdurchlauföffnungen
(für Dachbegrünung)
Zusatzoption der Limaflex-Profile 55er und 120er auf z. Bsp. Dächern.
Durch die in das Aluminium-Profil eingearbeiteten Langlöcher kann Wasser wesentlich besser abfließen.
Eine Kombination aus gelochten und ungelochten Limaflex-Profilen ist möglich und aus Kostensicht sinnvoll.
5 x 3 Langlöcher pro 2.500 mm | WD355
Lochgröße 5 x 50 mm
Stellplatte/Profilanker
(für Dachbegrünung)
Zur Verankerung der Limaflex-Profile auf z.B. Dächern.
Aufgeschweißter Profilhaltewinkel auf einer rechteckigen 120 x 200 mm großen Aluminiumplatte um mit Dachaufbaumaterial wie Blähton, Substrat und einer Vegetationsschicht beschwert zu werden. Auch das Überkleben mit Folie ist bei diesem Dachanker gut möglich.
- Plattenmaß: 120 x 200 x 5,5 mm | PVA60D
- Profilhöhe (Profilanker): 35 mm
- Profilbreite (Profilanker): 60 mm
Spezialkleber
1-Komponenten-Spezialkleber 310/290 ml Inhalt | WFB310
Der Kleber wird nicht für eine normale Befestigung benötigt, sondern ist für Haltewinkel PVA60 gedacht, bei denen nicht geschraubt oder mit Nägeln gearbeitet werden kann (z. Bsp. Dachaufbau).
Die Menge ist ausreichend zur Befestigung von ca. 70 Profilhaltewinkeln auf sauberem Untergrund.
Profilgerade
- L = 2.500 mm, H = 200 mm, d = 10 mm | P20N25
- L = 5.000 mm, H = 200 mm, d = 10 mm | P20N50
Stoßverbinder
L = 100 mm | V20N10
Betonanker
B = 60 mm, H = 45 mm + 135 mm (Einbautiefe) | BA60
Einschlagverbindung
Eckelement 90° und 270°
100 + 100 mm, H = 200 mm | EV20N90
Stellanker DA80V
Limaflex 200
höhenverstellbare Stellanker | DA80V
B = 80 mm, H = 45 mm, L = 100 mm
mit 4 Rundlöchern Ø = 8,5 mm und zwei Langlöchern.
Bogensegment
Limaflex 200 Bogensegment | B20N
- L bis max. 2.000 mm
