Systembeschreibung Varioklipp® Spiel

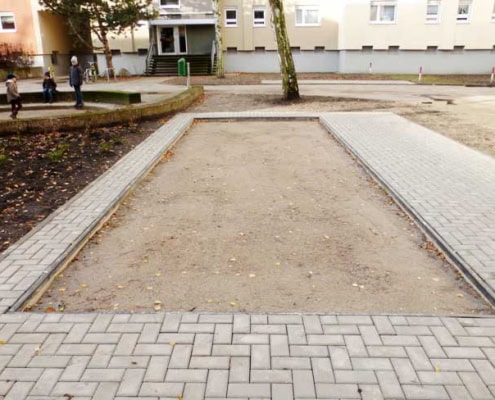

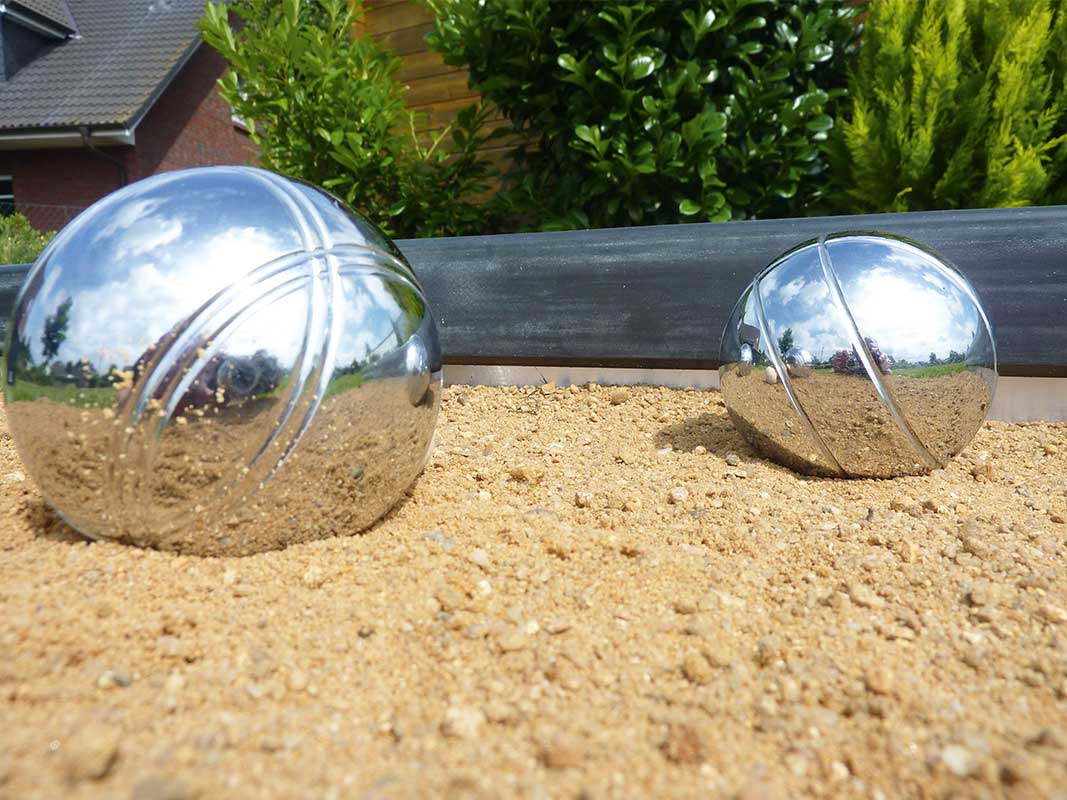

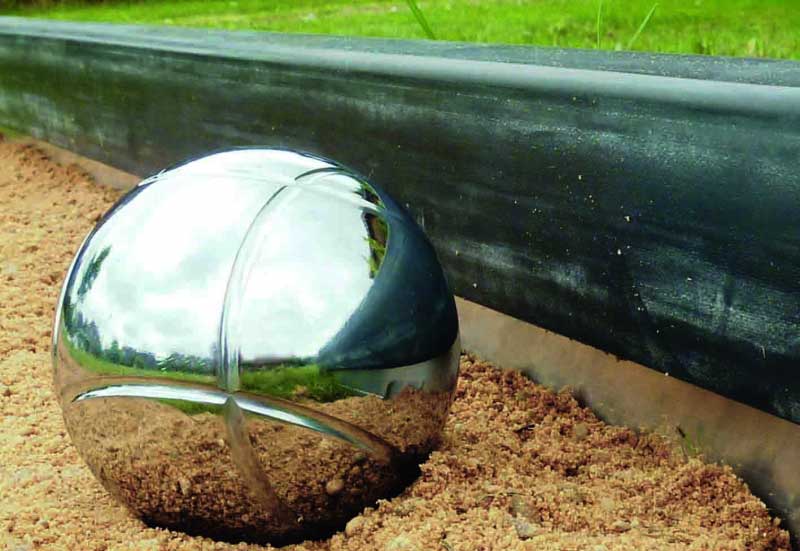

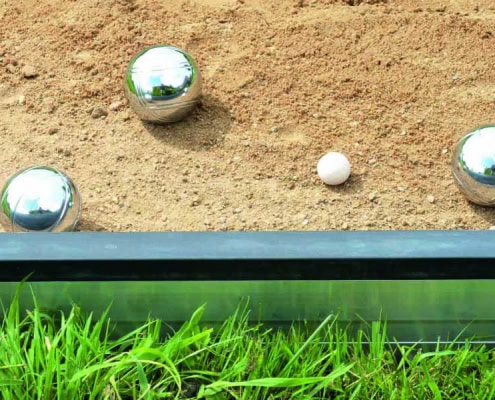

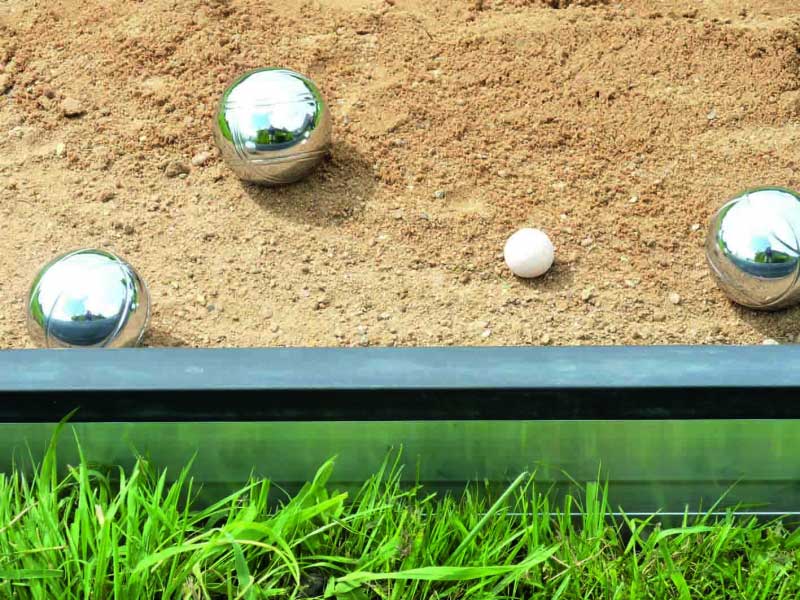

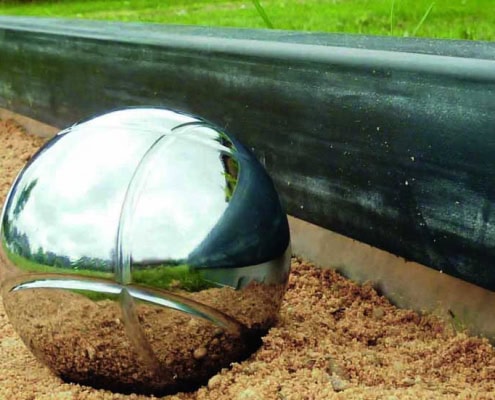

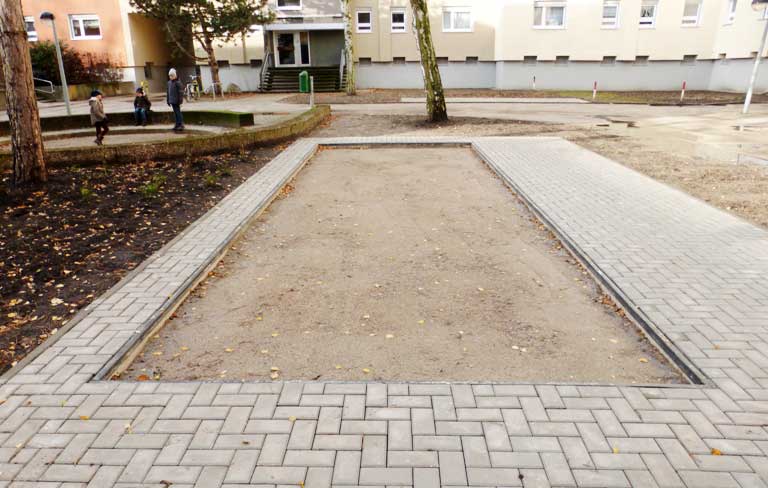

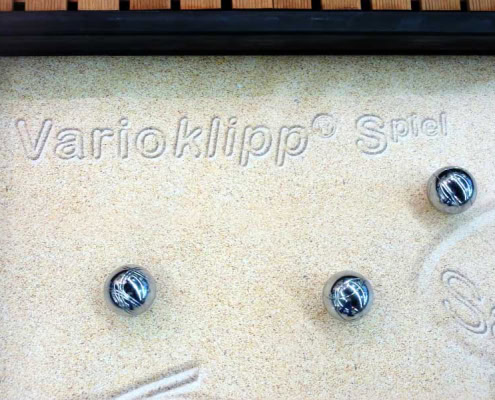

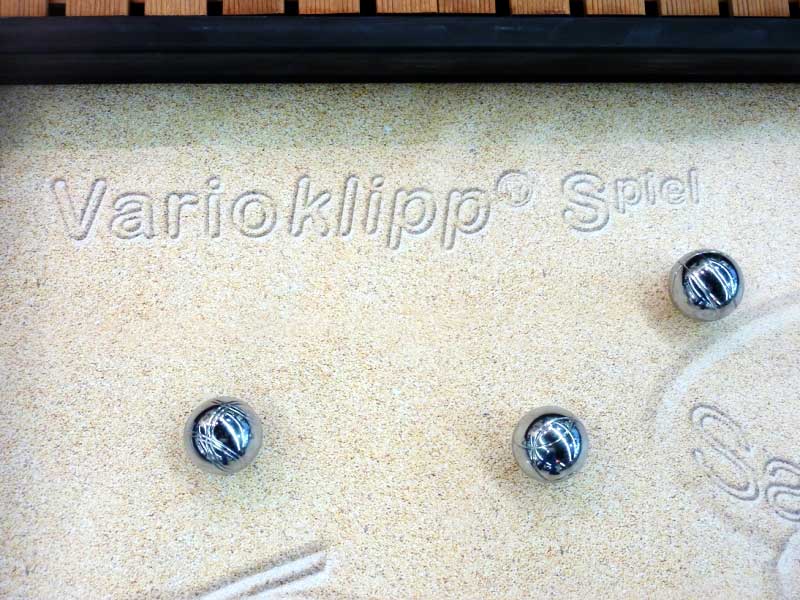

Viele Spiel- und Sportbahnen benötigen eine Einfassung. So werden Boccia-Bahnen traditionell mit Holz eingefasst. Eine saubere, langlebige und technisch anspruchsvolle Alternative bietet das Einfassungssystem Varioklipp® Spiel. Durch ein spezielles Silikonprofil stößt die Kugel bei Boccia-Bahnen nicht an den harten Rand der Einfassung, sondern wird durch eine 10 mm starke Dämpfungslippe abgefedert, ca. 50 Shore A. Lärmbelästigungen werden reduziert.
Die Fallschutzschiene wird durch einfaches Eindrücken in die dafür vorgesehene Aufnahme eingebracht. Zusätzliches Verkleben mit einem geeigneten Industriekleber beugt einer gewaltsamen Trennung vor.
Verschiedene Verankerungsmöglichkeiten, wie Stellplatten für die Dachbegrünung sowie Betonanker, ermöglichen den sauberen Einsatz dieses Systems an vielen Orten.
Ihre Vorteile auf einen Blick:
- Baukastensystem für individuelle Höhen
- Fallschutzschienen mit zwei unterschiedlichen oberen Radien
- Vielfältige Gestaltungsmöglichkeiten durch Ecken 90° und 135°
- Feste seitliche Verbindung zu Gebäuden durch U-Seitenabschlussprofil
- Individuell anpassbare Profilanker 90° und Beton-/Erdanker
- Vormontage der Grund- und Abschlusselemente optional im Werk möglich
- Leichter Transport und einfache Verlegung
- Korrosionsbeständige und recyclebare Aluminiumlegierung
Einbauhinweise Varioklipp®S

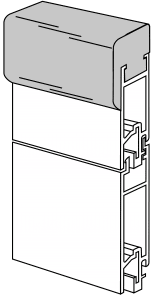

- Die Grundelemente (PV12) können mit weiteren Grundelementen aufeinander geklippst werden. Als oberes Aluminiumprofil wird das Abschlusselement (PV10) in die Aufnahme des Grundprofils geklippst.
- Die Silikon-Fallschutzschiene (FSS25) wird von oben, an einer Längsseite beginnend, in die Profilaufnahme gedrückt. Achten Sie auf die beiden unterschiedlichen Radien. Zusätzlich kann vor dem Zusammenfügen ein Spezialkleber (WFB310) auf die Rillen des Abschlusselements mit Aufnahme für die Fallschutzschiene dünn aufgetragen werden.
- Zum Verbinden der einzelnen Profile müssen diese sauber und frei von Sand auf eine stabile, feste und ebene Unterlage gelegt werden. Alle Profile müssen mit der gleichen Seite in die gleiche Richtung zeigen. Dabei empfiehlt es sich, sich an der Führungsschiene im unteren Profilbereich zu orientieren.
- Durch Drücken oder einem Schlag auf die zu klippsende Stelle (s. Zeichnung) werden die Profile miteinander verbunden. Ein deutliches Klippgeräusch entsteht bei korrekter Verbindung.
- Die spätere Höhe des fertigen Randprofils kann in 12-cm-Schritten individuell angepasst werden. Das Abschlussprofil hat eine Höhe von 10 cm. Bei Verwendung von zwei Grundprofilen und einem Abschlussprofil ergibt sich eine Endhöhe von 34 cm.
- Bei längeren Einfassungen kann eine versetzte Anordnung der Profile für zusätzliche Stabilität sorgen.Optional werden die Profile mit einem Verbindungsrechteckrohr (V1012N12) mittig zwischen den Profilenden verbunden.

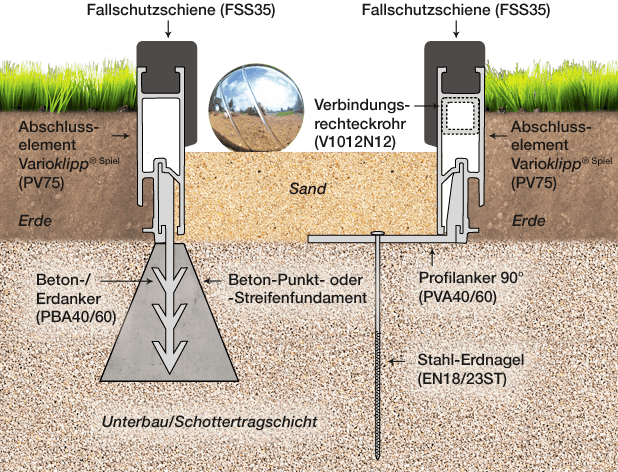

- Die Grundprofile haben im unteren Bereich eine Führungsaufnahme für die Aufnahme von Profilankern 90° (PVA40/60) und Beton-/Erdankern (PBA40/60), die seitlich in das Profil geschoben werden. Mit den Profilankern 90° können die Profile auf ebenem Untergrund mit Stahl-Erdnägeln (EN18/23ST), mit Schrauben oder mit Spezialkleber (WFB310) befestigt werden. Beton-/Erdanker dienen der Fixierung der Profile in Erde bzw. Beton. Eine Befestigung ist auch mit der Stellplatte/Profilelement 90° (PV60ND) möglich.
- Das Eckhalterungsprofil (EV05/10/20) kann in der Länge entsprechend der zu erwartenden Höhe gekürzt werden.
- Die aus Grund- und Abschlusselementen bestehenden Profile werden seitlich in das Eck- oder U-Seitenabschlussprofil (UV90) eingeschoben. Je nach Einsatzzweck können die Einfassungselemente mit den Eckhalterungsprofilen durch Schrauben, Nieten oder Verkleben verbunden werden.
Grundelement
Aluminium natur, H = ca. 120 mm, Stärke = 25 mm
- L = 500 mm | PV12N05
- L = 1.000 mm | PV12N10
- L = 2.000 mm | PV12N20
- L = 2.500 mm | PV12N25
Grundelement
Aluminium schwarz eloxiert, E6C35, H = ca. 120 mm, Stärke = 25 mm
- L = 500 mm | PV12E05b
- L = 1.000 mm | PV12E10b
- L = 2.000 mm | PV12E20b
- L = 2.500 mm | PV12E25b
Abschlusselement
Aluminium schwarz eloxiert, E6C35, H = 100 mm, Stärke = 25 mm
- L = 500 mm PV10E05b
- L = 1.000 mm PV10E10b
- L = 2.000 mm PV10E20b
- L = 2.500 mm PV10E25b
Abschlusselement
Aluminium schwarz eloxiert, E6C35, H = 100 mm, Stärke = 25 mm
- L = 500 mm PV10E05b
- L = 1.000 mm PV10E10b
- L = 2.000 mm PV10E20b
- L = 2.500 mm PV10E25b
Fallschutzschiene
Silikon schwarz ca. 50 Shore A, H = 25 mm, Stärke = 25 mm
- L = 500 mm FSS25b05
- L = 1.000 mm FSS25b10
- L = 2.000 mm FSS25b20
- L = 2.500 mm FSS25b25
Verbindungsrechteckrohr
optional für Grund- bzw. Abschlusselement Varioklipp V1012N12, naturfarben silbergrau
- L = 120 mm inkl. Blindnieten Al-VA 4 x 10 mm
VE = 4 Stoßverbinder + 16 Blindnieten

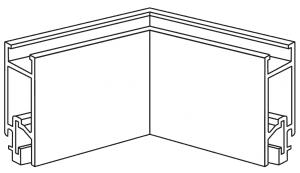

Eckelement 90° mit Fallschutzschiene
Eckelement Aluminium natur, inkl. Fallschutzschiene, H = 100 mm, 250 + 250 mm
- Außenecke, kleiner Radius außen, r = 2 mm EVFSSN90
- Innenecke, kleiner Radius innen, r = 2 mm EVFSSN270
Eckelement 90° mit Fallschutzschiene
Eckelement Aluminium schwarz eloxiert, E6C35, inkl. Fallschutzschiene, H = 100 mm, 250 + 250 mm
- Außenecke, kleiner Radius außen, r = 2 mm EVFSSE90b
- Innenecke, kleiner Radius innen, r = 2 mm EVFSSE270b
Eckelement 90° ohne Fallschutzschiene
Eckelement Aluminium natur, Abschlußelement ohne Fallschutzschiene, H = 75 mm, 250 + 250 mm
- Außenecke 90° EV75N90
- Innnenecke 270° EV75N270
Eckelement 90° ohne Fallschutzschiene
Eckelement Aluminium schwarz eloxiert, E6C35, Abschlußelement ohne Fallschutzschiene, H = 75 mm, 250 + 250 mm
- Außenecke 90° EV75E90
- Innenecke 270° EV75E270
Eckhalterungsprofil 90°
Aluminium natur, 60 + 60 mm, davon 30,5 mm Profilaufnahme
- L = 500 mm EV05VN90
- L = 1.000 mm EV10VN90
- L = 2.000 mm EV20VN90
Eckhalterungsprofil 90°
Aluminium schwarz eloxiert, E6C35, 60 + 60 mm, davon 30,5 mm Profilaufnahme
- L = 500 mm EV05VE90b
- L = 1.000 mm EV10VE90b
- L = 2.000 mm EV20VE90b
Eckhalterungsprofil 135°
Aluminium natur, 60 + 60 mm, davon 30,5 mm Profilaufnahme
- L = 500 mm EV05VN135
- L = 1.000 mm EV10VN135
- L = 2.000 mm EV20VN135
Eckhalterungsprofil 135°
Aluminium schwarz eloxiert, E6C35, 60 + 60 mm, davon 30,5 mm Profilaufnahme
- L = 500 mm EV05VE135b
- L = 1.000 mm EV10VE135b
- L = 2.000 mm EV20VE135b
U-Seitenabschlussprofil
Aluminium natur, 30,5 mm Profilaufnahme
- L = 500 mm UV90VN05
- L = 1.000 mm UV90VN10
- L = 2.000 mm UV90VN20
U-Seitenabschlussprofil
Aluminium schwarz eloxiert, 30,5 mm Profilaufnahme
- L = 500 mm UV90VE05b
- L = 1.000 mm UV90VE10b
- L = 2.000 mm UV90VE20b
Profilanker 90°
- B = 40 mm, H = 35 mm PVA40
- B = 60 mm, H = 35 mm PVA60
Rundloch Ø 7,5 mm

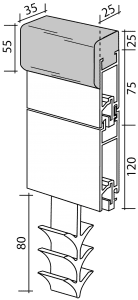

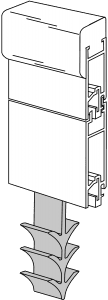

Beton- und Erdanker
- B = 40 mm, H = 35 mm + 80 mm (Einbautiefe) PBA40
- B = 60 mm, H = 35 mm + 80 mm (Einbautiefe) PBA60

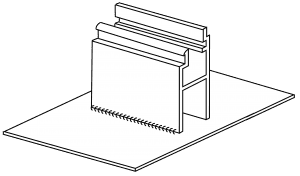

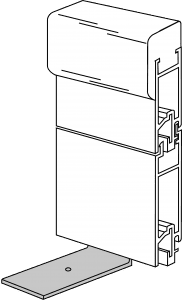

Stellplatte / Profilgrundelement 90°
Aluminium naturfarben silbergrau, Plattenmaß: 120 x 200 x 5,5 mm PV60ND
- Grundelement: B = 100 mm, H = 60 mm
(davon 40 mm aufbauend)
Stahl-Erdnagel
verzinkt für PVA40/60 (Inhalt 50 Stück)
- L = 180 mm, Ø = 6 mm | EN18ST
- L = 230 mm, Ø = 6 mm | EN23ST
