Varioklipp® S

Systembeschreibung EinbauhinweiseAnwendungsbeispieleArtikelübersicht
ZurückWeiter

Systembeschreibung Varioklipp® S

Die Kombination von rostfreien und handlichen Aluminiumprofilen mit einer Fallschutzschiene aus Silikon gibt diesem Abgrenzungssystem seine Einzigartigkeit. Neben einem Plus an Sicherheit bietet das stabile, 25 mm starke Einfassungs- und (Hoch-)Beetsystem Varioklipp® S großen gestalterischen Spielraum. Die silberfarbenen oder mit schwarzer Oberflächenveredelung versehenen Profilelemente eignen sich hervorragend für all jene Einfassungen, bei denen es auf die Reduzierung von Gefahrenquellen ankommt. Die 25 mm breite und 25 mm hohe Silikonfallschutzschiene dämpft mit ca. 50 Shore A die Einwirkung ab. Ein abrupter Übergang von einem Fallschutzbelag zu einem festen Bodenbelag wird somit sinnvoll vermieden.

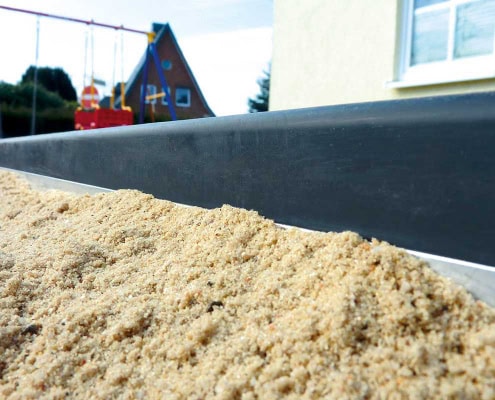

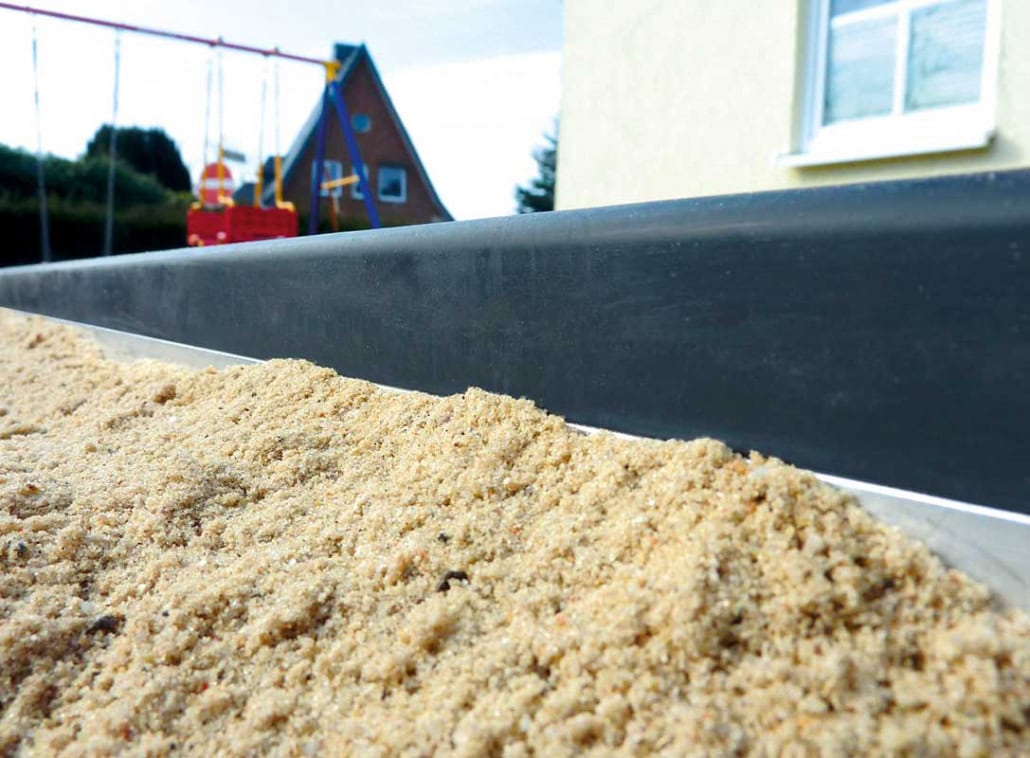

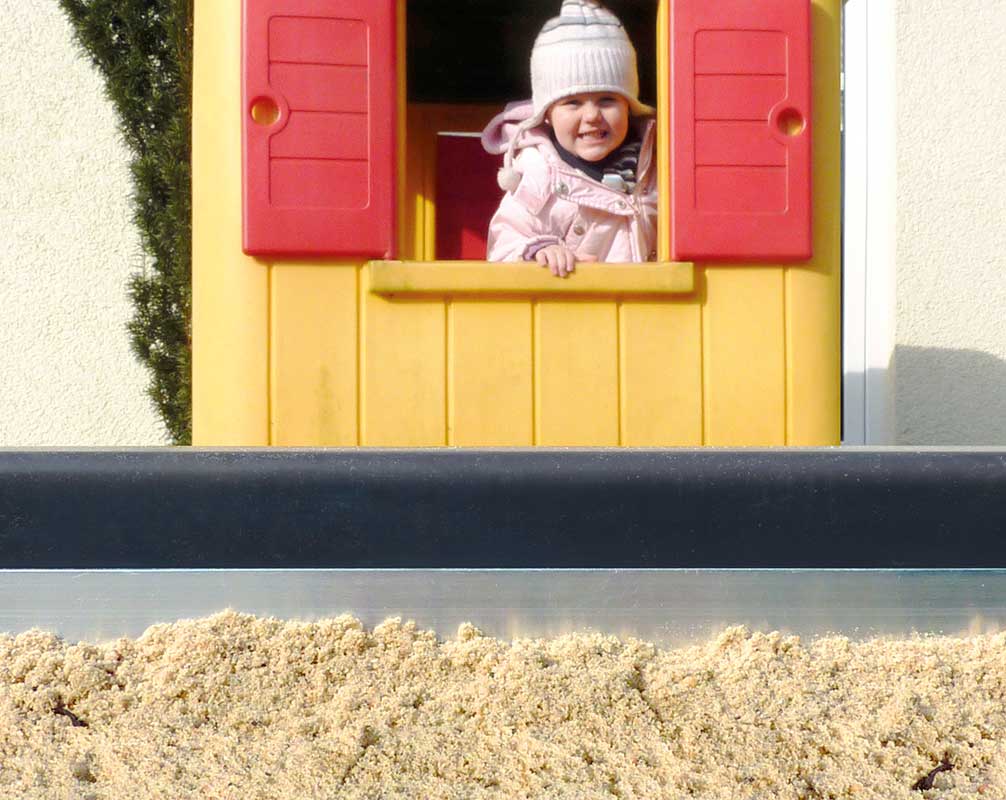

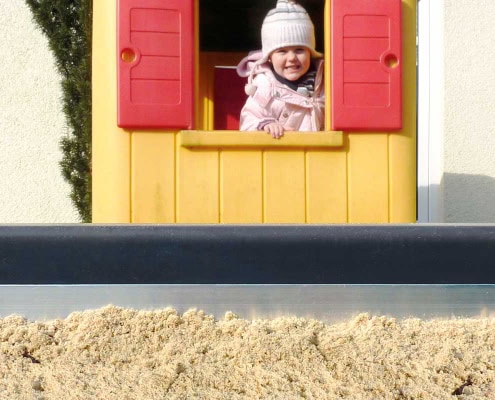

Die Verwendung dieses sicheren Systems reicht von Einfassungen im Sport- und Freizeitanlagenbereich, der Erstellung von Sand- und Spielkästen bis zum weichen Abschluss von Hochbeeten in der Alten-, Behinderten- und Kinderbetreuung.

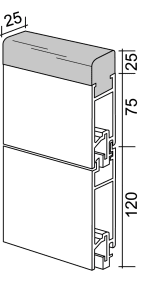

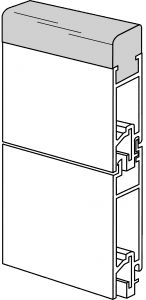

Die aus einer Aluminiumlegierung bestehenden Grundelemente können über ein Stecksystem im 12-cm-Rastermaß aufeinander geklippst werden. Als oberstes Aluminiumprofil wird das 7,5 cm hohe Abschlusselement aufgesteckt. Dieses hat eine Aufnahme für das Einbringen der Silikon-Fallschutzschiene. Somit entsteht eine Profilhöhe von 10 cm. Die Fallschutzschiene verfügt am oberen Rand über zwei unterschiedliche Radien, „soften“ 5 mm und 2 mm. Der größere Radius zeigt in der Regel zum geschützten Bereich und der kleinere Radius zum angrenzenden Belag. Die Fallschutzschiene wird werkseitig oder vor Ort eingebracht.

Bei der Verankerung kann zwischen 90°-Profilankern, die mit einem Rundloch für Stahlnägel oder Schrauben versehen sind, oder speziellen Beton- und Erdankern, eloxiert für hohen Korrosionsschutz, gewählt werden. Sie ermöglichen eine Fixierung der Profile sowohl auf festem Untergrund, wie auf Flachdächern, Beton- und Schottertragschichten, als auch den Einbau im Erdreich und in Betonfundamenten.

Durch vorgefertigte Eckhalterungsprofile mit 90° und 270° sowie Wandanschlussprofile lassen sich die verschiedensten form- und höhenvariablen Einfassungen erstellen.

Ihre Vorteile auf einen Blick:

  • Fallschutzschienen mit zwei unterschiedlichen oberen Radien, ca. 50 Shore A
  • Geringes Gewicht
  • Baukastensystem für individuelle Höhen
  • Aluminiumprofile in Alu-silber oder schwarz eloxiert
  • Vielfältige Gestaltungsmöglichkeiten
  • Feste seitliche Verbindung zu Gebäuden durch U-Seitenabschlussprofile
  • Verschiebbare 90°-Profilanker und Beton- und Erdanker zur Befestigung
  • Vormontage optional im Werk möglich
  • Leichter Transport und einfache Verlegung
  • Korrosionsbeständige und recyclebare Aluminiumlegierung

Einbauhinweise Varioklipp®S

  • Die Grundelemente (PV12) können mit weiteren Grundelementen aufeinander geklippst werden. Als oberes Aluminiumprofil wird das Abschlusselement (PV10) in die Aufnahme des Grundprofils geklippst.
  • Die Silikon-Fallschutzschiene (FSS25) wird von oben, an einer Längsseite beginnend, in die Profilaufnahme gedrückt. Achten Sie auf die beiden unterschiedlichen Radien. Zusätzlich kann vor dem Zusammenfügen ein Spezialkleber (WFB310) auf die Rillen des Abschlusselements mit Aufnahme für die Fallschutzschiene dünn aufgetragen werden.
  • Zum Verbinden der einzelnen Profile müssen diese sauber und frei von Sand auf eine stabile, feste und ebene Unterlage gelegt werden. Alle Profile müssen mit der gleichen Seite in die gleiche Richtung zeigen. Dabei empfiehlt es sich, sich an der Führungsschiene im unteren Profilbereich zu orientieren.
  • Durch Drücken oder einem Schlag auf die zu klippsende Stelle (s. Zeichnung) werden die Profile miteinander verbunden. Ein deutliches Klippgeräusch entsteht bei korrekter Verbindung.
  • Die spätere Höhe des fertigen Randprofils kann in 12-cm-Schritten individuell angepasst werden. Das Abschlussprofil hat eine Höhe von 10 cm. Bei Verwendung von zwei Grundprofilen und einem Abschlussprofil ergibt sich eine Endhöhe von 34 cm.
  • Bei längeren Einfassungen kann eine versetzte Anordnung der Profile für zusätzliche Stabilität sorgen.Optional werden die Profile mit einem Verbindungsrechteckrohr (V1012N12) mittig zwischen den Profilenden verbunden.

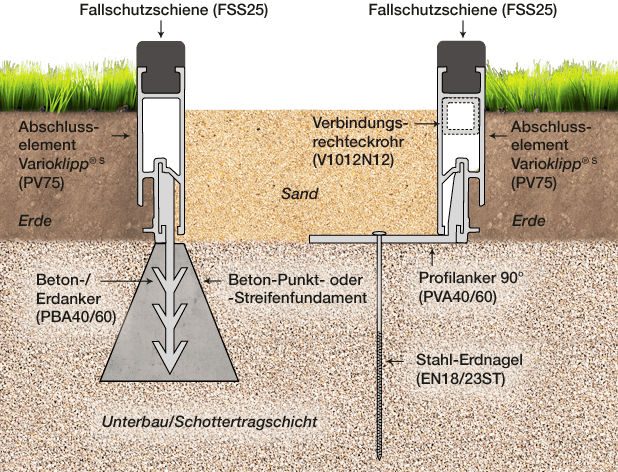

  • Die Grundprofile haben im unteren Bereich eine Führungsaufnahme für die Aufnahme von Profilankern 90° (PVA40/60) und Beton-/Erdankern (PBA40/60), die seitlich in das Profil geschoben werden. Mit den Profilankern 90° können die Profile auf ebenem Untergrund mit Stahl-Erdnägeln (EN18/23ST), mit Schrauben oder mit Spezialkleber (WFB310) befestigt werden. Beton-/Erdanker dienen der Fixierung der Profile in Erde bzw. Beton. Eine Befestigung ist auch mit der Stellplatte/Profilelement 90° (PV60ND) möglich.
  • Das Eckhalterungsprofil (EV05/10/20) kann in der Länge entsprechend der zu erwartenden Höhe gekürzt werden.
  • Die aus Grund- und Abschlusselementen bestehenden Profile werden seitlich in das Eck- oder U-Seitenabschlussprofil (UV90) eingeschoben. Je nach Einsatzzweck können die Einfassungselemente mit den Eckhalterungsprofilen durch Schrauben, Nieten oder Verkleben verbunden werden.

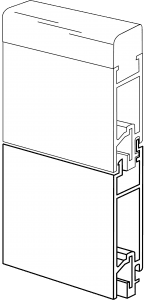

Grundelement

Aluminium natur, H = ca. 120 mm, Stärke = 25 mm

  • L = 500 mm | PV12N05
  • L = 1.000 mm | PV12N10
  • L = 2.000 mm | PV12N20
  • L = 2.500 mm | PV12N25

Grundelement

Aluminium schwarz eloxiert, E6C35, H = ca. 120 mm, Stärke = 25 mm

  • L = 500 mm | PV12E05b
  • L = 1.000 mm | PV12E10b
  • L = 2.000 mm | PV12E20b
  • L = 2.500 mm | PV12E25b

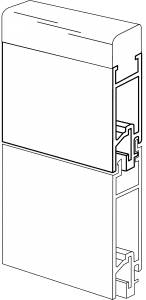

Abschlusselement

Aluminium schwarz eloxiert, E6C35, H = 100 mm, Stärke = 25 mm

  • L = 500 mm PV10E05b
  • L = 1.000 mm PV10E10b
  • L = 2.000 mm PV10E20b
  • L = 2.500 mm PV10E25b

Abschlusselement

Aluminium schwarz eloxiert, E6C35, H = 100 mm, Stärke = 25 mm

  • L = 500 mm PV10E05b
  • L = 1.000 mm PV10E10b
  • L = 2.000 mm PV10E20b
  • L = 2.500 mm PV10E25b

Fallschutzschiene

Silikon schwarz ca. 50 Shore A, H = 25 mm, Stärke = 25 mm

  • L = 500 mm FSS25b05
  • L = 1.000 mm FSS25b10
  • L = 2.000 mm FSS25b20
  • L = 2.500 mm FSS25b25

Verbindungsrechteckrohr

optional für Grund- bzw. Abschlusselement Varioklipp V1012N12, naturfarben silbergrau

  • L = 120 mm inkl. Blindnieten Al-VA 4 x 10 mm
    VE = 4 Stoßverbinder + 16 Blindnieten

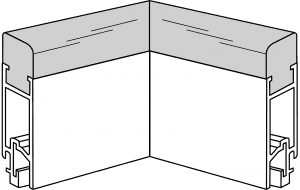

Eckelement 90°

Eckelement Aluminium natur, inkl. Fallschutzschiene,
H = 100 mm, 250 + 250 mm

  • Außenecke, kleiner Radius außen, r = 2 mm EVFSSN90
  • Innenecke, kleiner Radius innen, r = 2 mm EVFSSN270

Eckelement 90°

Eckelement Aluminium schwarz eloxiert, E6C35, inkl. Fallschutzschiene, H = 100 mm, 250 + 250 mm

  • Außenecke, kleiner Radius außen, r = 2 mm EVFSSE90b
  • Innenecke, kleiner Radius innen, r = 2 mm EVFSSE270b

Eckhalterungsprofil 90°

Aluminium natur, 60 + 60 mm, davon 30,5 mm Profilaufnahme

  • L = 500 mm EV05VN90
  • L = 1.000 mm EV10VN90
  • L = 2.000 mm EV20VN90

Eckhalterungsprofil 90°

Aluminium schwarz eloxiert, E6C35, 60 + 60 mm, davon 30,5 mm Profilaufnahme

  • L = 500 mm EV05VE90b
  • L = 1.000 mm EV10VE90b
  • L = 2.000 mm EV20VE90b

Eckhalterungsprofil 135°

Aluminium natur, 60 + 60 mm, davon 30,5 mm Profilaufnahme

  • L = 500 mm EV05VN135
  • L = 1.000 mm EV10VN135
  • L = 2.000 mm EV20VN135

Eckhalterungsprofil 135°

Aluminium schwarz eloxiert, E6C35, 60 + 60 mm, davon 30,5 mm Profilaufnahme

  • L = 500 mm EV05VE135b
  • L = 1.000 mm EV10VE135b
  • L = 2.000 mm EV20VE135b

U-Seitenabschlussprofil

Aluminium natur, 30,5 mm Profilaufnahme

  • L = 500 mm UV90VN05
  • L = 1.000 mm UV90VN10
  • L = 2.000 mm UV90VN20

U-Seitenabschlussprofil

Aluminium schwarz eloxiert, 30,5 mm Profilaufnahme

  • L = 500 mm UV90VE05b
  • L = 1.000 mm UV90VE10b
  • L = 2.000 mm UV90VE20b

Profilanker 90°

  • B = 40 mm, H = 35 mm PVA40
  • B = 60 mm, H = 35 mm PVA60

Rundloch Ø 7,5 mm

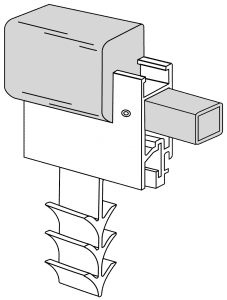

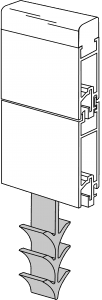

Beton- und Erdanker

  • B = 40 mm, H = 35 mm + 80 mm (Einbautiefe) PBA40
  • B = 60 mm, H = 35 mm + 80 mm (Einbautiefe) PBA60

Stahl-Erdnagel

verzinkt für PVA40/60 (Inhalt 50 Stück)

  • L = 180 mm, Ø = 6 mm | EN18ST
  • L = 230 mm, Ø = 6 mm | EN23ST
