Viaflex^®

Systembeschreibung Einbauhinweise Anwendungsbeispiele Profiltyp 97mm Profiltyp 150mm

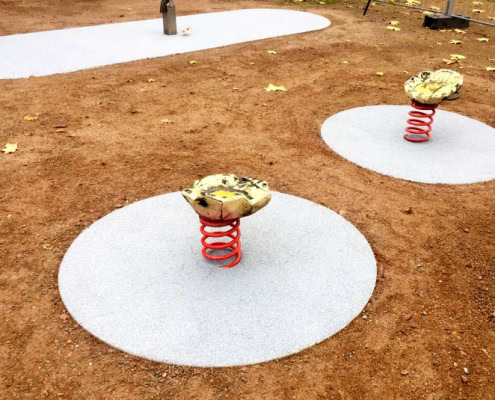

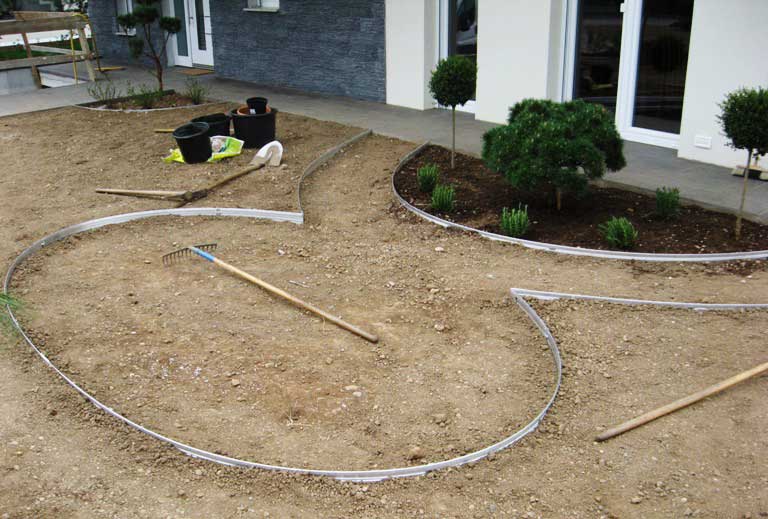

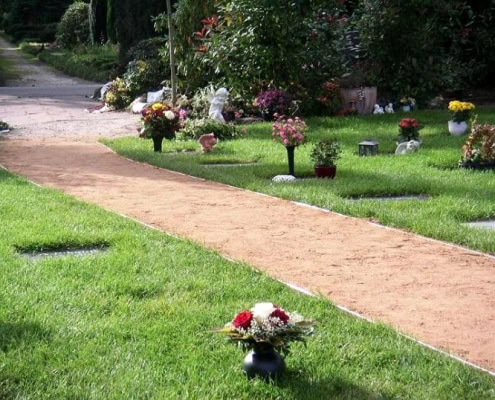

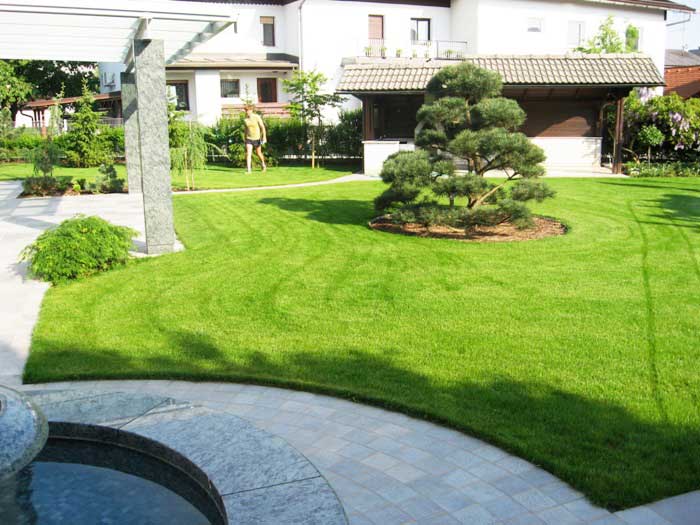

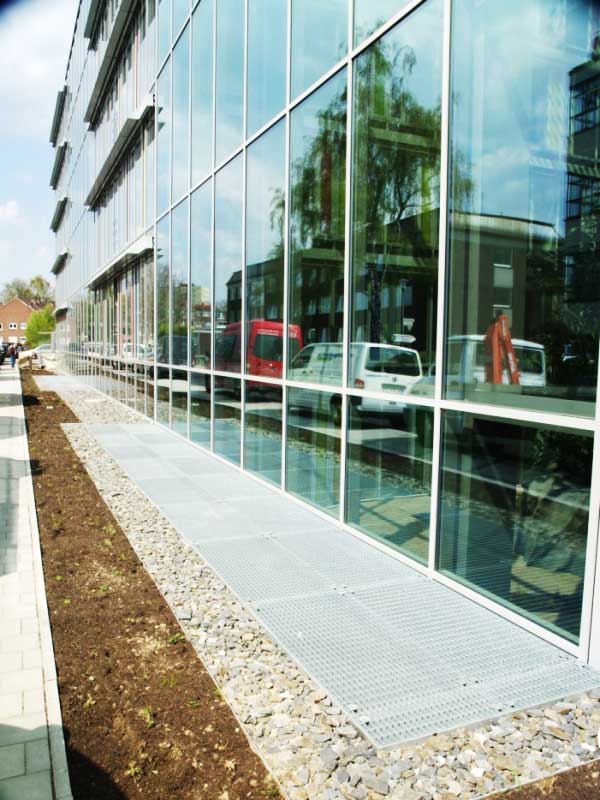

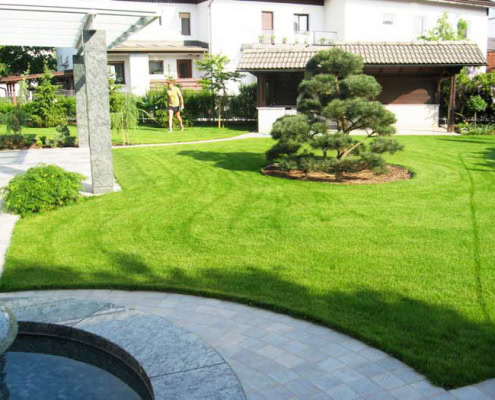

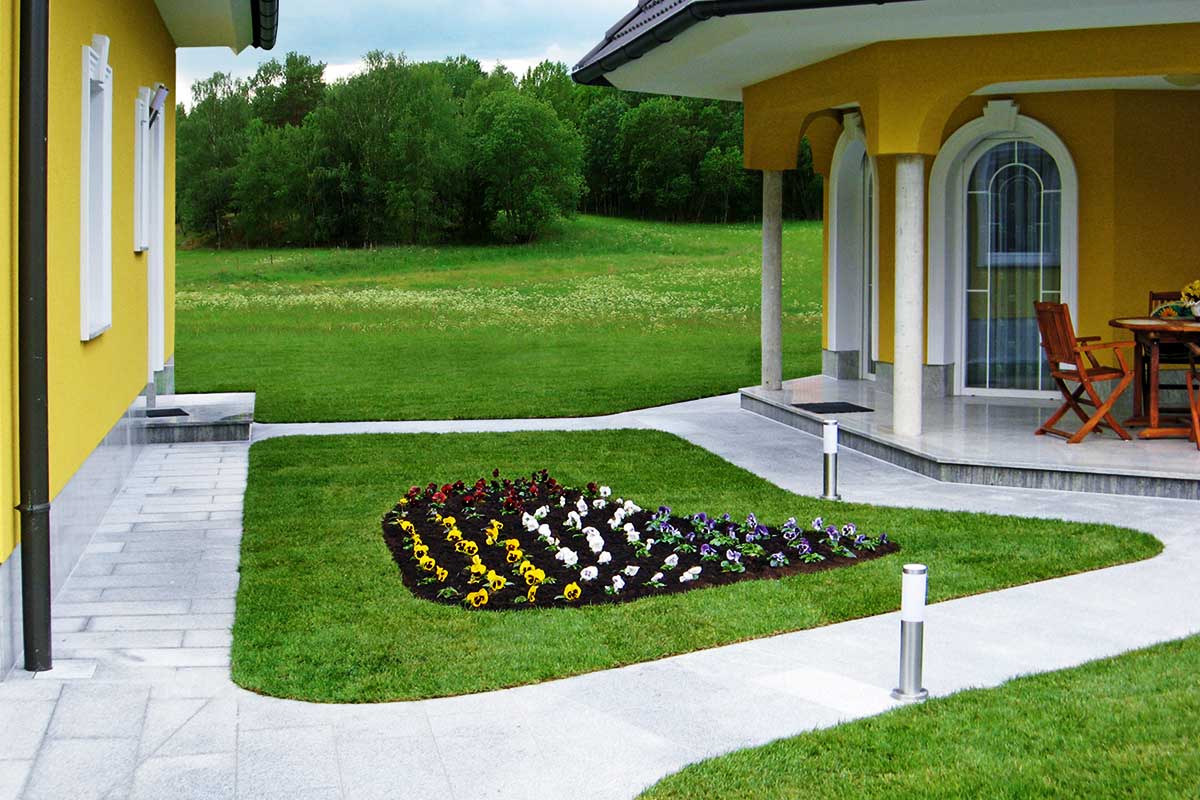

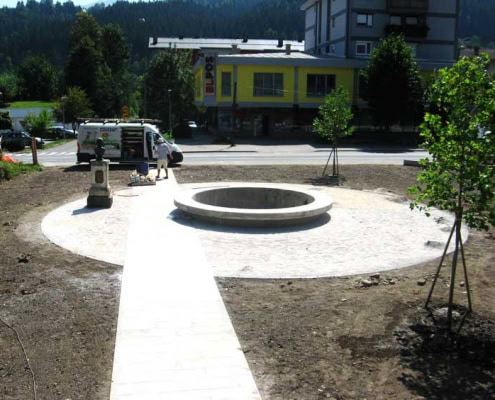

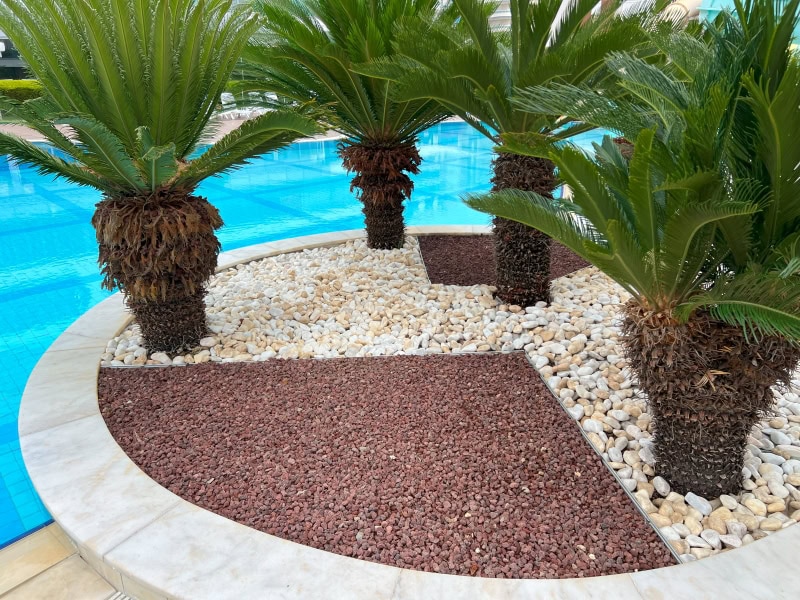

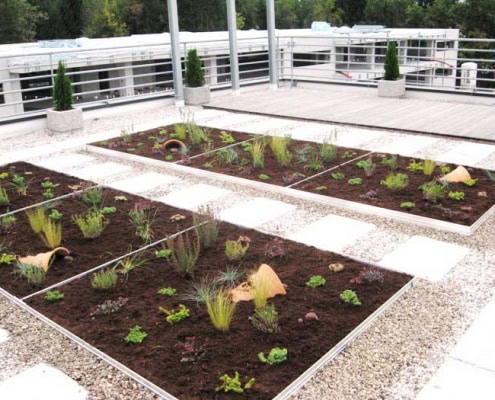

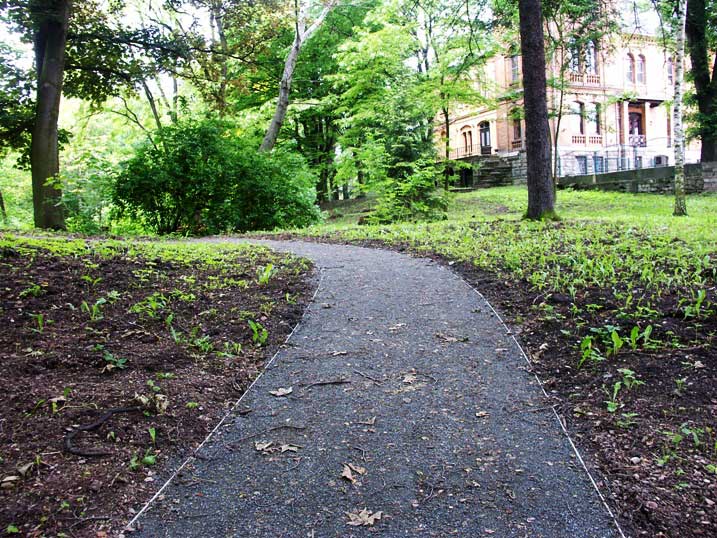

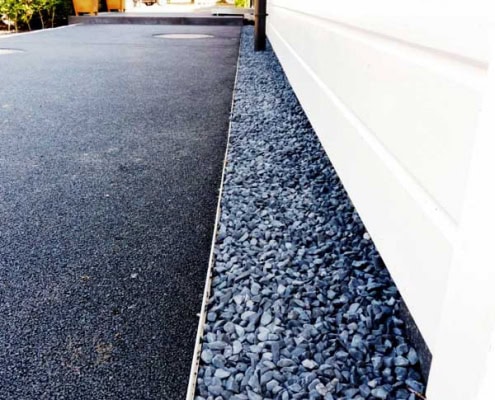

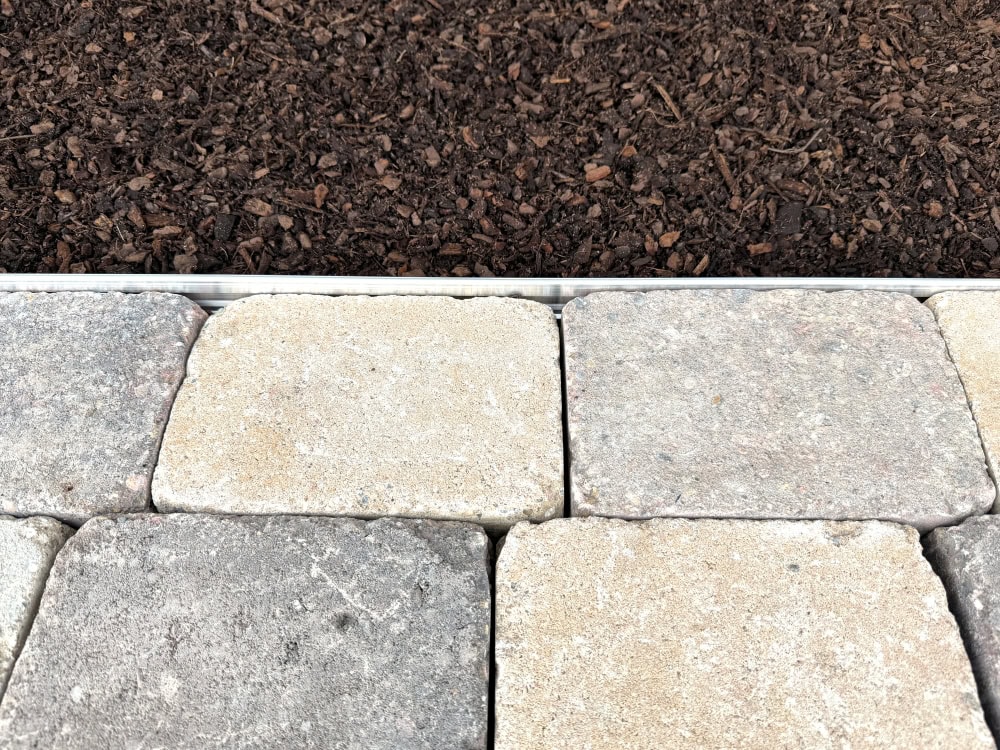

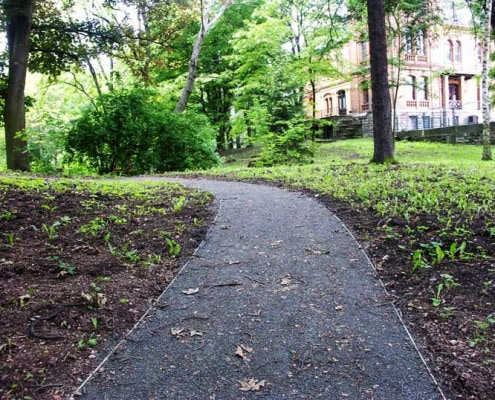

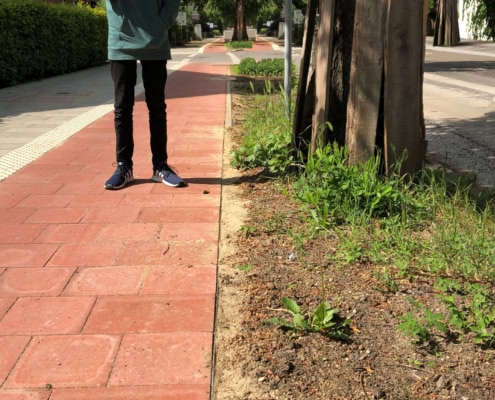

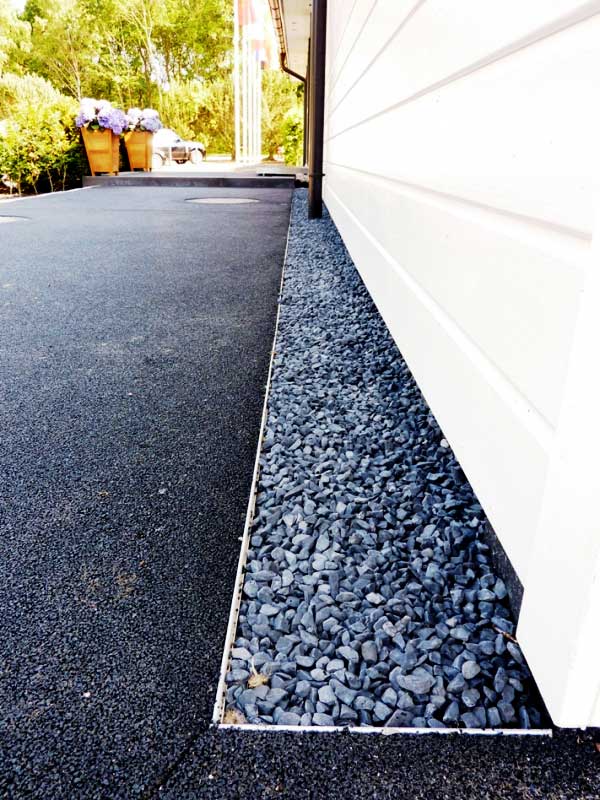

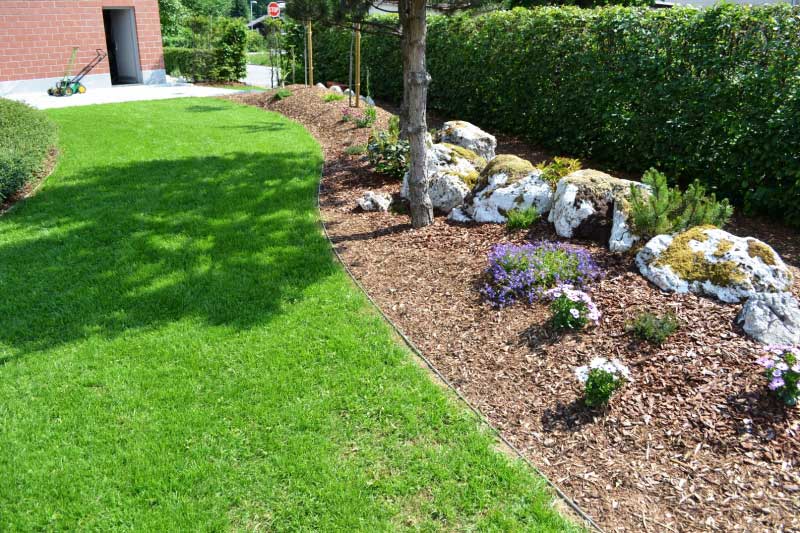

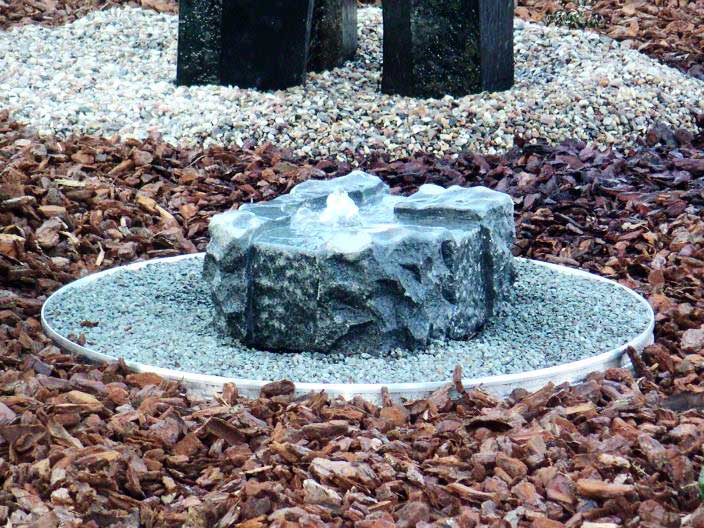

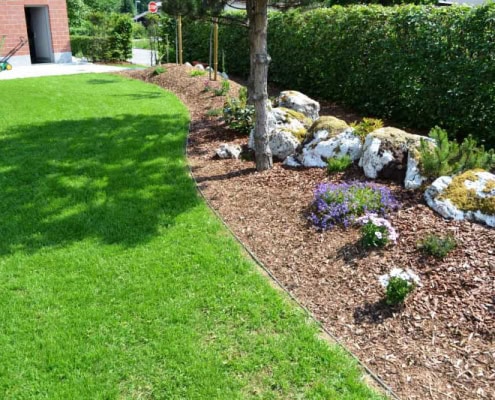

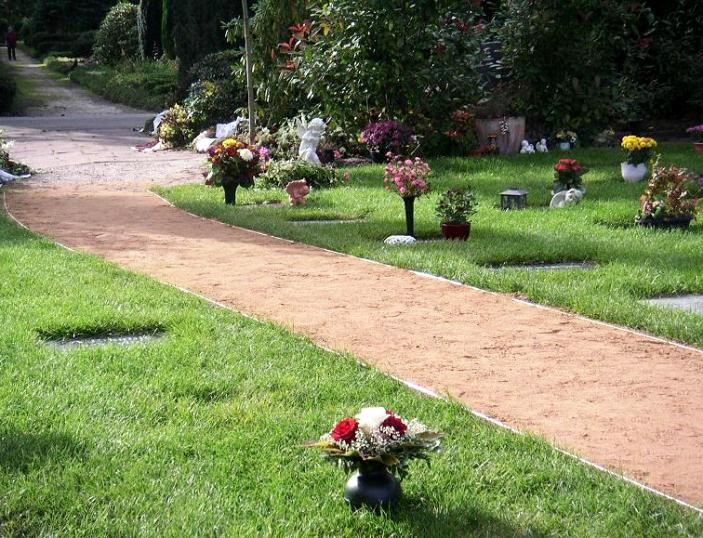

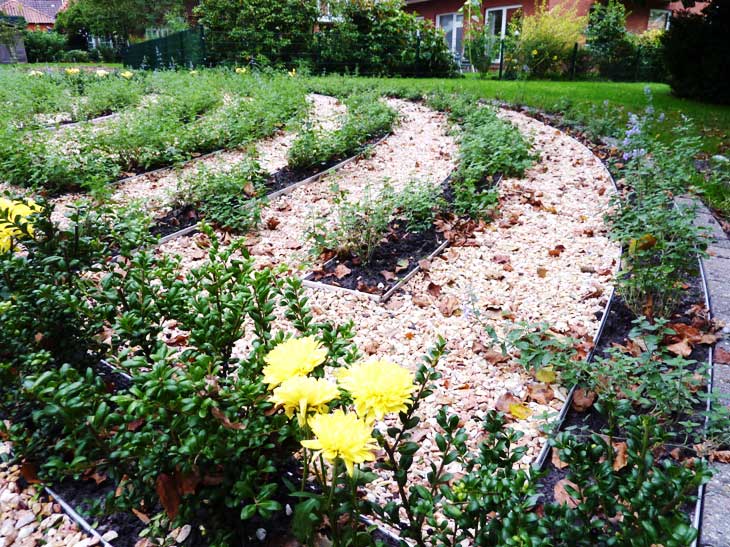

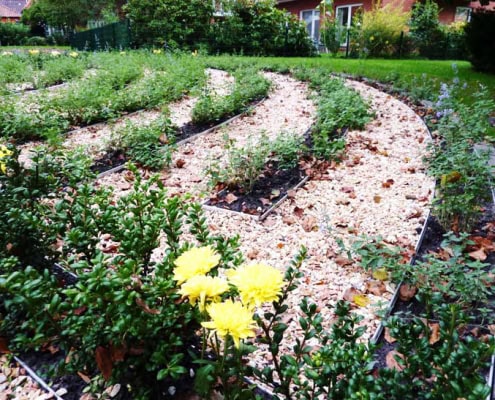

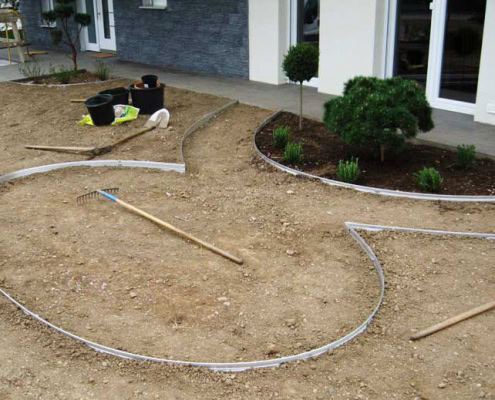

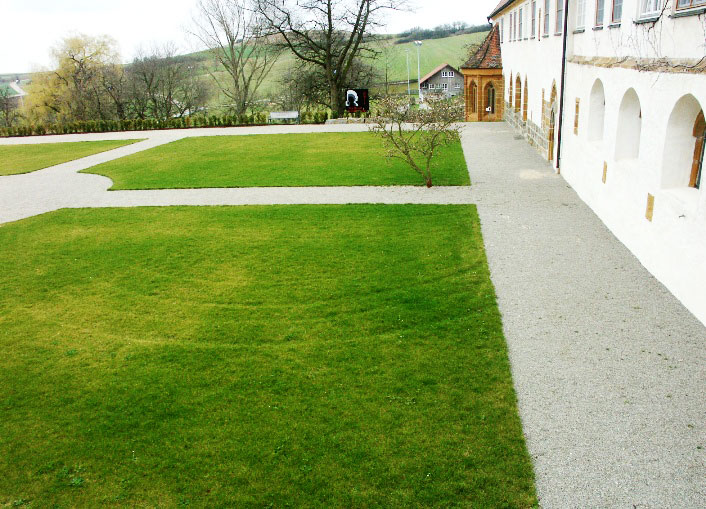

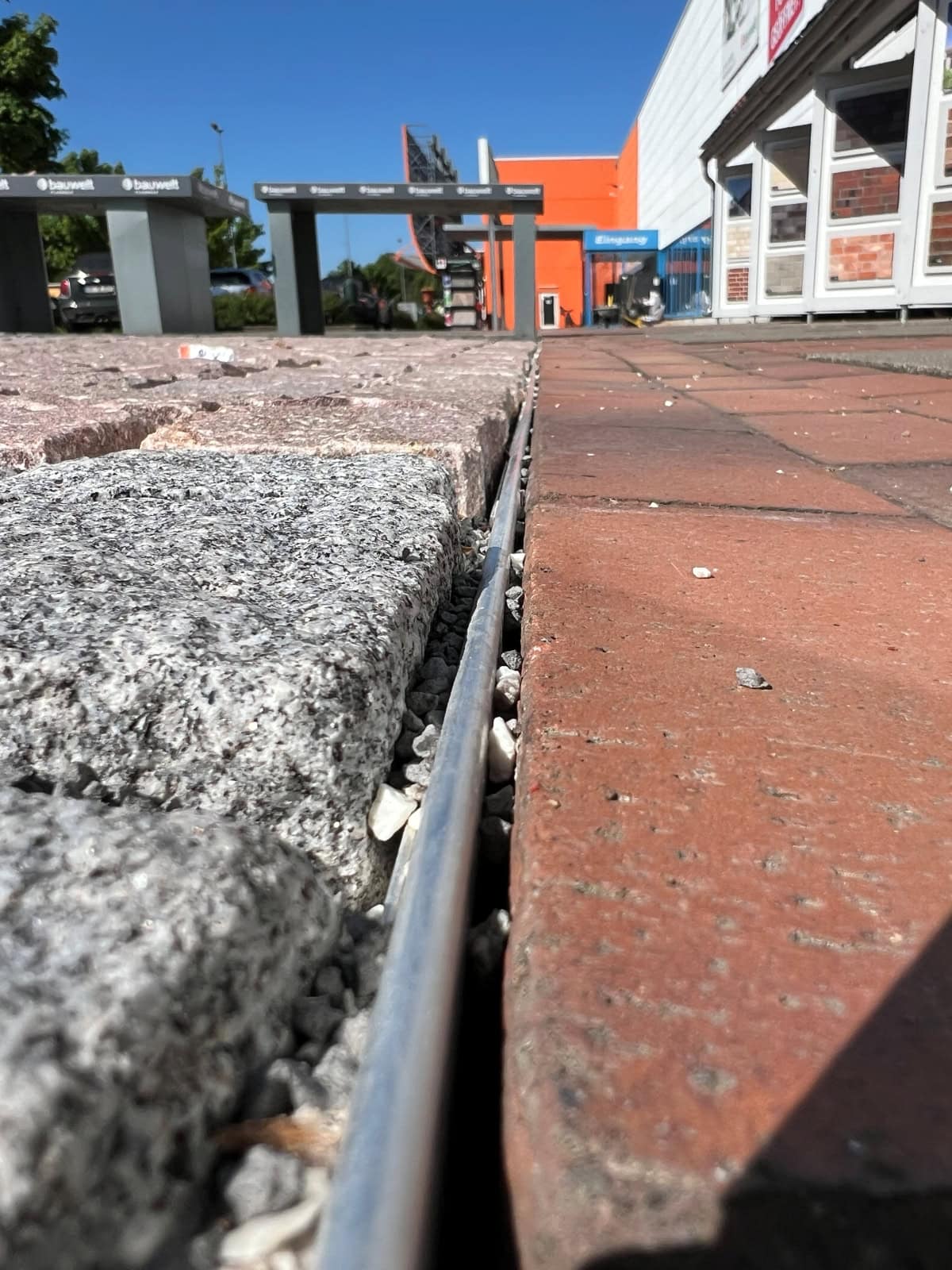

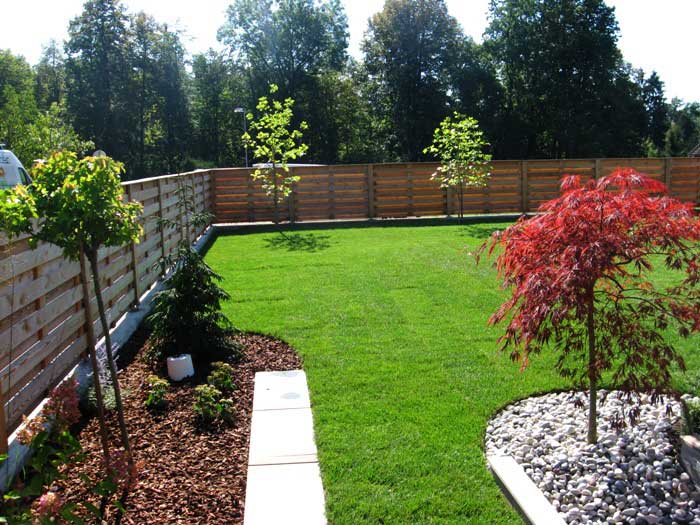

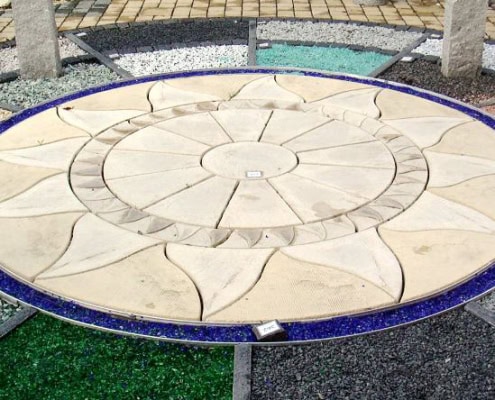

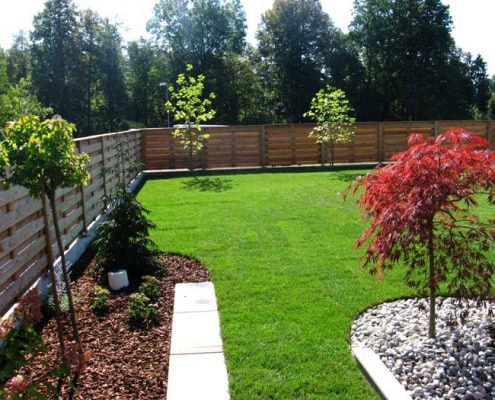

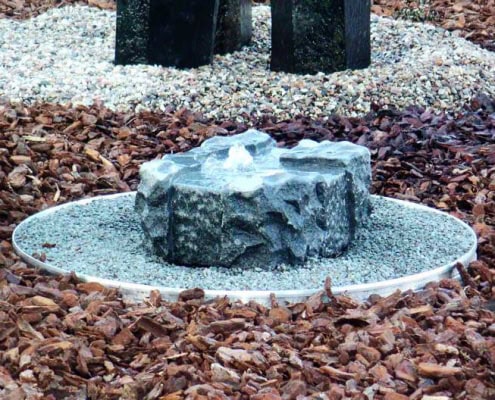

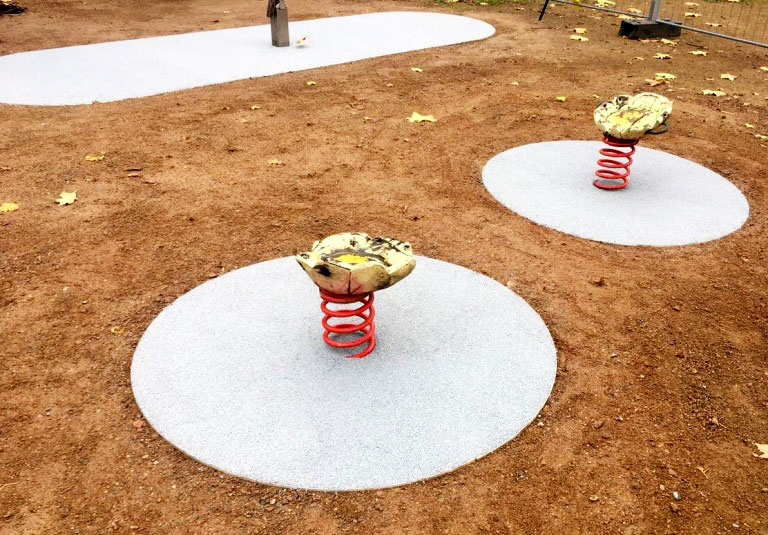

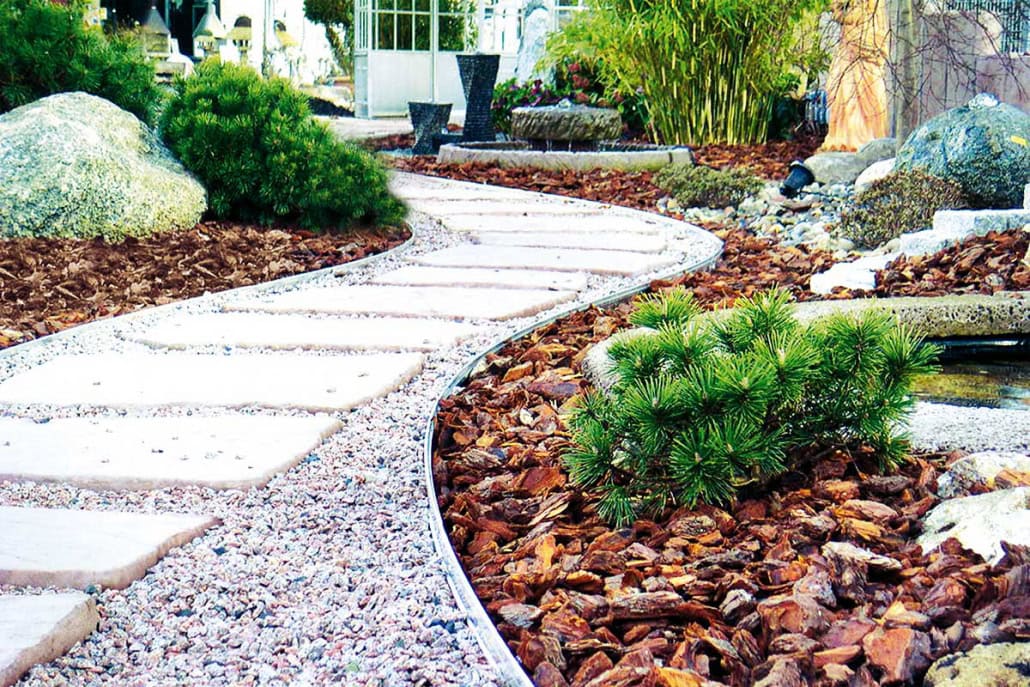

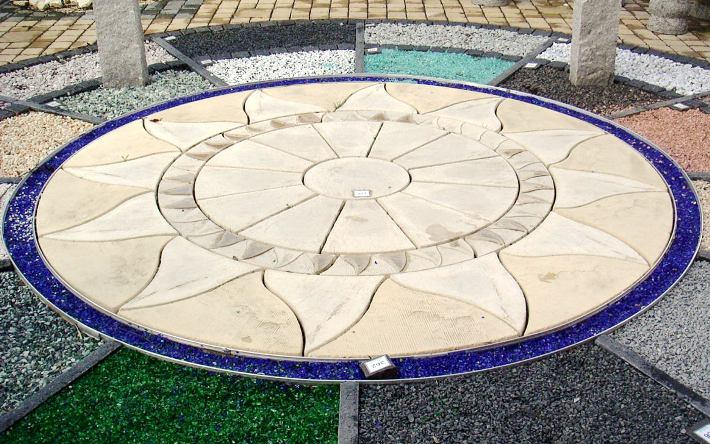

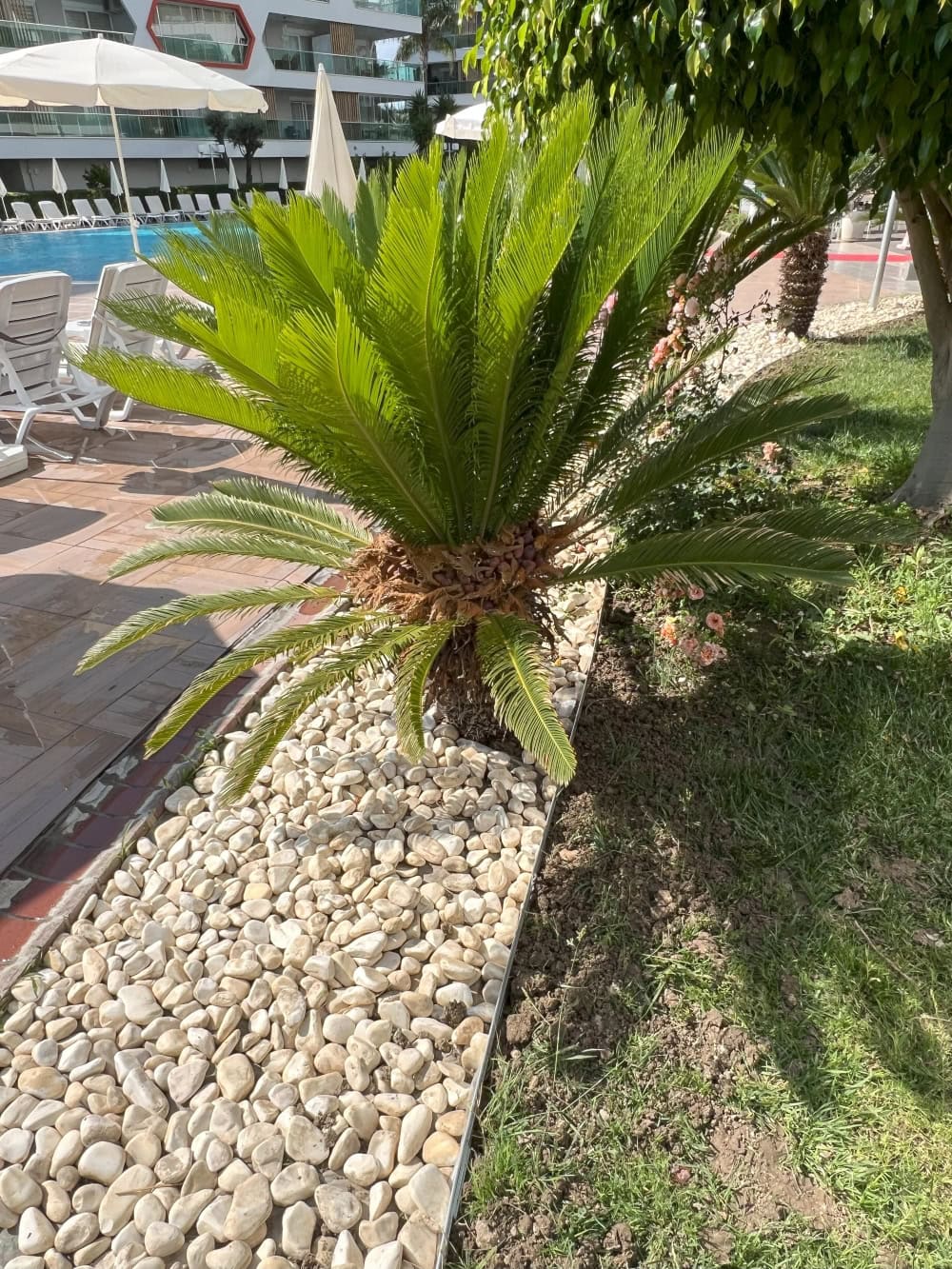

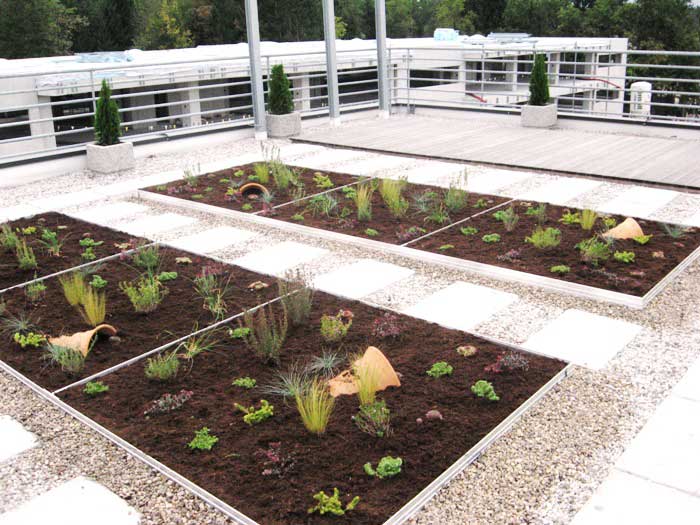

Die Profile Viaflex^® P10 (97 mm Höhe) und P15 (150 mm Höhe) sind hervorragend geeignet als Rasenkante für die Begrenzung von Beeten, für Wegbegrenzungen im Rad- und Fußwegebau sowie für die Dachbegrünung. Sie lassen sich schnell, Material sparend und ohne Spezialwerkzeug in jeder beliebigen Form verlegen. Dabei sind sie trotz des geringen Eigengewichts extrem widerstandsfähig und können nicht wie Holz, Kunststoff oder Stahl verrotten, wegplatzen oder rosten. Sanfte Rundungen an den Profilen gewährleisten einen gefahrlosen Umgang bei der Montage und späteren Pflege. Neben der Ausführung als naturbelassenes Aluminium steht das Profil mit 97 mm Höhe auch schwarz eloxiert zur Verfügung.

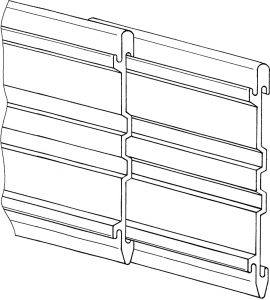

Die besondere Profilierung sorgt nicht nur für die erwähnte hohe Widerstandsfähigkeit, sie ermöglicht darüber hinaus das Verbinden der Profile ohne Schraub- und Nietarbeiten. Verbindungselemente werden passend zu beiden Profilhöhen angeboten. Sie sind nicht zwingend erforderlich, da die Profilierung ein Ineinanderschieben der Profilenden gewährleistet. Geraden, Bögen und Kreise können so variiert werden. Passgenaue Sägearbeiten werden auf ein Minimum beschränkt. Zusätzlich zu den Verbindern (für Arbeiten „Stoß auf Stoß“) sowie diverser Eck- und T-Elemente sind für den Profiltyp P10 maschinell gebogene Vollkreise lieferbar. Profilanker und Erdnägel dienen bei beiden Profiltypen zur zusätzlichen Bodenverankerung.

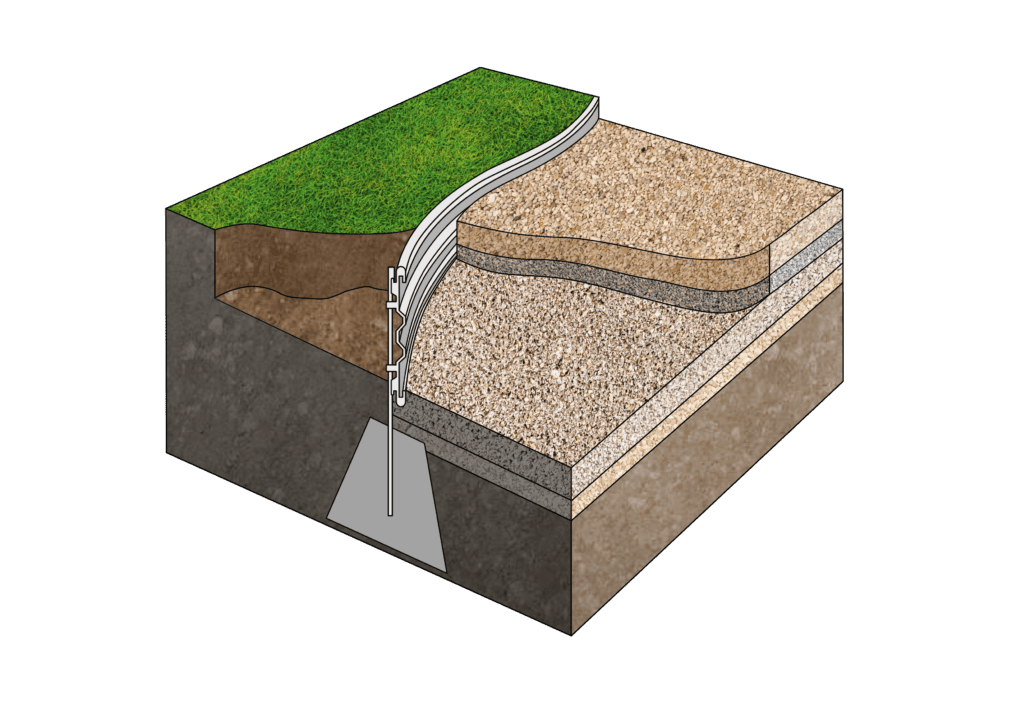

Viaflex mit Erdnagel / Anker

Viaflex mit 90°-Profilhaltewinkel

Ihre Vorteile auf einen Blick:

Hochwertige Aluminiumlegierung mit einer Materialstärke von 2-5 mm
Zeit sparende, einfache Verlegung (ca. 1 – 2 mm unter der Schnittkante des Rasenmähers)
Korrosionsbeständige, recyclebare Aluminiumlegierung
Widerstandsfähig gegen mechanische Belastungen und Witterungseinflüsse
Flexibles, leicht zu Bögen, Rundungen oder Ecken formbares Profil in zwei Höhen
Umfangreiches Zubehörprogramm für unterschiedlichste Gestaltungsmöglichkeiten
Kein Vertrocknen der Randbereiche
Wasser sparende Beetbewässerung durch Reduzierung des Seitenabflusses
Vereinfachte Randpflege durch weniger Überwucherung
25 Jahre Praxiserfahrung in Schulen, Kindergärten, Parkanlage, etc.

Einbauhinweise Profiltypen P10 und P15 für Beetbegrenzungen

Das Profil (P10/15N) sollte zu maximal einem Drittel seiner Höhe aus dem Erdreich bzw. der Oberfläche der wassergebundenen Wegedecke herausstehen.
Der Einbau kann durch Einlegen oder Einschlagen des Profils in das Erdreich erfolgen. Mit (optionalen) Alu-Erdnägeln (EN30/40) oder Profilhaltewinkeln 90° (PH80) ist eine zusätzliche Verankerung im Erdreich oder in einem Betonbett möglich.
Die Verbindung der Profile erfolgt durch das Ineinanderstecken der Profilenden an den Führungsschienen oder durch Verwendung von Stoßverbindern (V10/15N) bzw. Profilhaltewinkeln, in die die Profilenden eingeschoben werden. Mit Stoßverbindern – sie befinden sich hinter dem Profil – kann eine einheitliche und optisch ansprechende Vorderseite erreicht werden.
Notwendige Profilkürzungen werden mit einer Handeisensäge schnell und einfach vorgenommen. Dabei ist auf einen sauberen Schnitt zu achten.
Bei Verlegung an Rasenflächen bitte die Schnitthöhe von Mähfahrzeugen berücksichtigen!

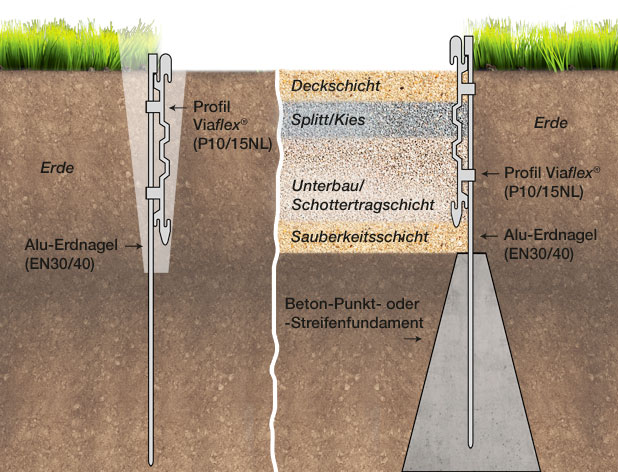

Einbauvarianten ohne oder mit Alu-Erdnägeln

Mit einem Spaten o. ä. eine Kerbe vorstechen, in die das Profil anschließend hineingelegt wird. Mit einem Gummihammer oder unter Zuhilfenahme eines Holzstückes das Profil gleichmäßig in die Erde treiben. Gegebenenfalls mit einem Spaten das Erdreich noch etwas tiefer abtragen oder auflockern. Größere Steine und andere feste Gegenstände sollten entfernt werden. Das Profil kann mit Alu-Erdnägeln (EN30/40) im Erdreich verankert werden.

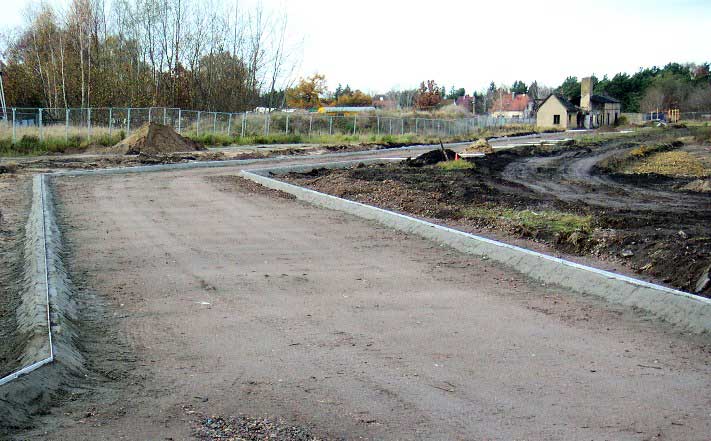

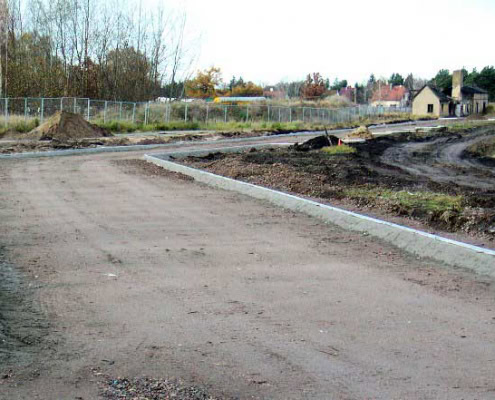

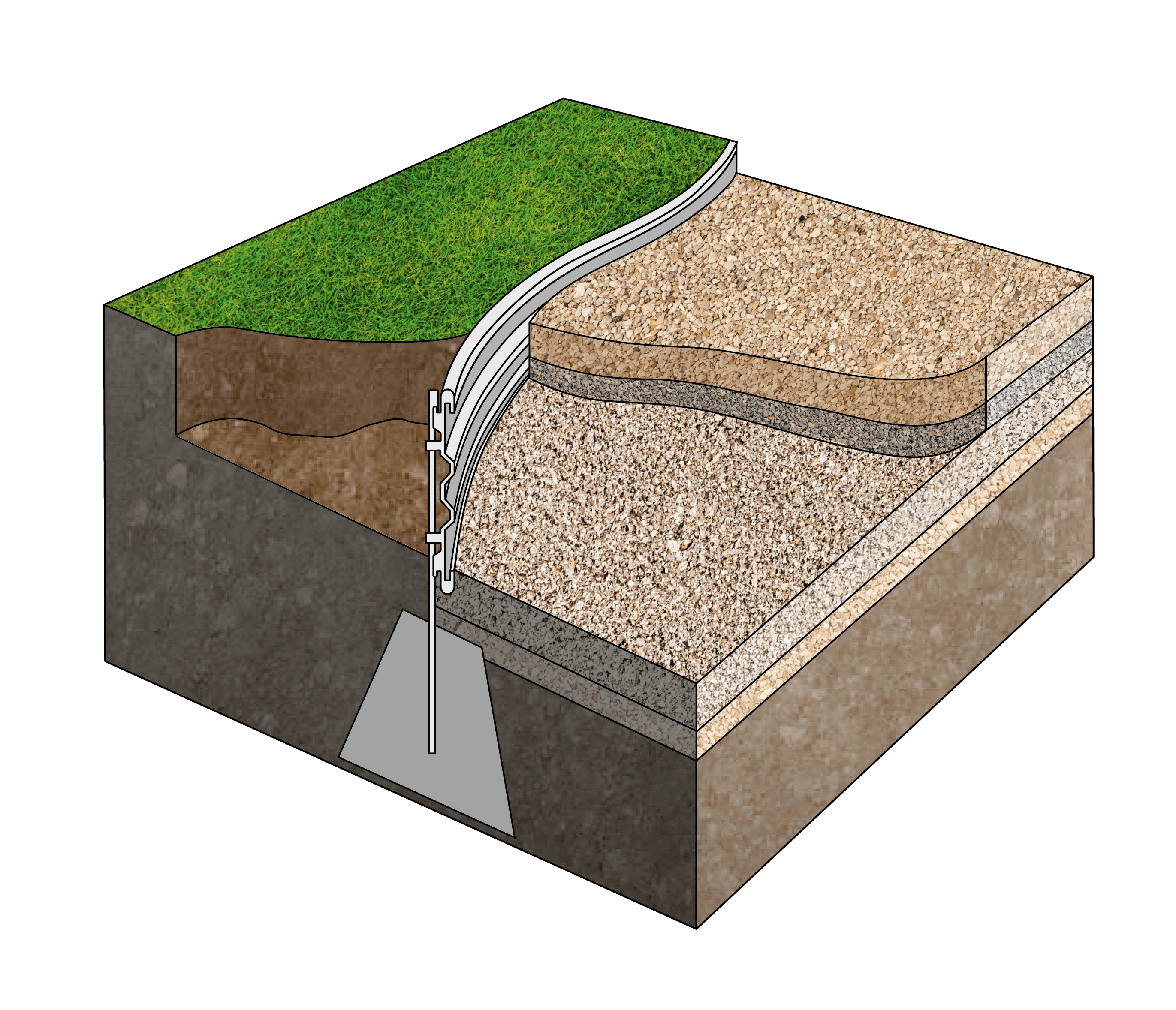

Bei Verwendung des Profils für Wegbegrenzungen im Rad- und Fußwegebau erfolgt der Einbau des Profils nach dem Abtragen des Oberbodens. Notwendig ist eine zusätzliche Verankerung des Profils mit Alu-Erdnägeln im Erdreich oder in einem Beton-Punkt- oder -Streifenfundament. Nach Einlegen des Profils und ggf. Abbinden des Betonfundaments werden die Unterbau- und Deckschichten eingebracht.

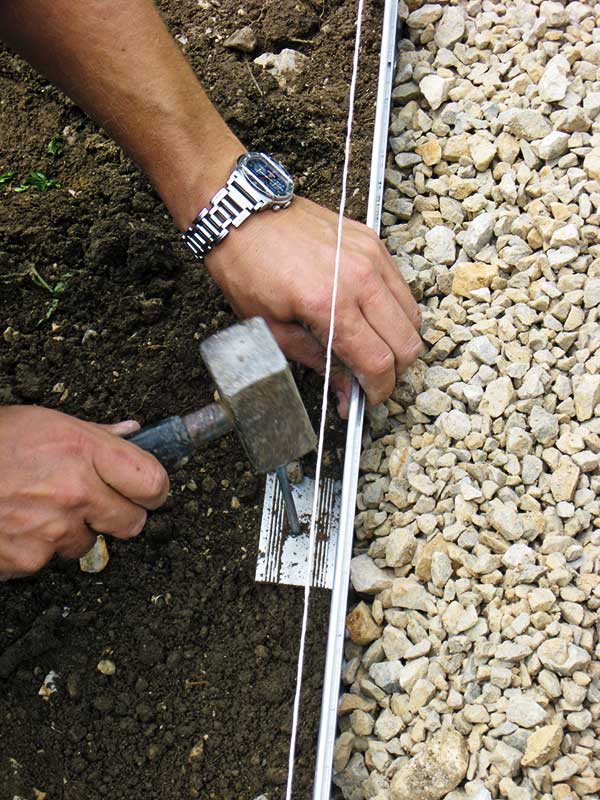

Der Erdnagel kann durch gezieltes, schräges Schlagen (mit einem Hammer) hinter und unterhalb der Oberkante des Viaflex-Profils getrieben werden.

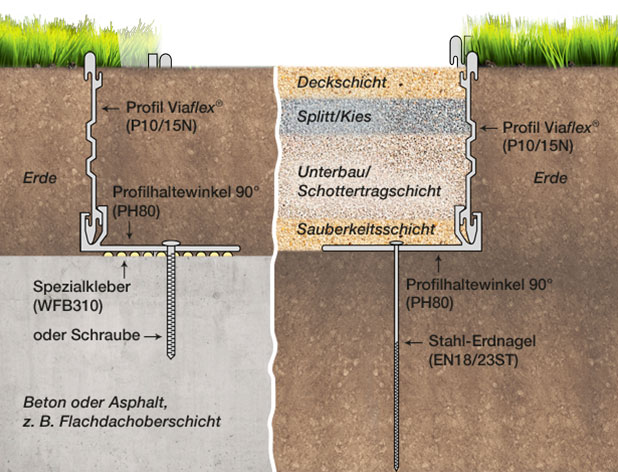

Einbauvarianten mit Profilhaltewinkeln 90°

Die Profilhaltewinkel (PH80) werden auf das Profil aufgeschoben. Je nach Untergrund und Bauform können 3 bis 5 Stück Winkel pro laufenden Meter verwendet werden. Das Profil einschließlich der Profilhaltewinkel wird dann auf den planen Untergrund gestellt.
Je nach Einsatzzweck und baulichen Gegebenheiten können die Profilhaltewinkel mit Stahl-Erdnägeln verankert (EN18/23ST), geschraubt oder mit einem witterungsbeständigem, UV-stabilen Spezialkleber (WFB310) aufgeklebt werden (glatter, sauberer Untergrund – z. B. bei der Dachbegrünung).

Profilgerade

Aluminium natur

L = 2.500 mm | P10N25
L = 2.500 mm, mit 2 Lochungen für Alu-Erdnagel EN | P10NL25
L = 5.000 mm | P10N50
L = 5.000 mm, mit 4 Lochungen für Alu-Erdnagel EN | P10NL50

schwarz eloxiert, E6C35

L = 2.500 mm P10E25
L = 2.500 mm, mit 2 Lochungen für Alu-Erdnagel EN P10EL25

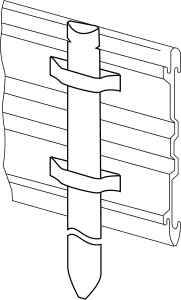

Alu-Erdnagel/Erdanker
(auch zum Einbetonieren)

Aluminium natur

L = 300 mm | EN30

Optional zur zusätzlichen Verankerung. Bei der Verwendung von Erdnägeln benötigen Sie Profilgeraden mit Lochungen („L“ in Artikelnummer).

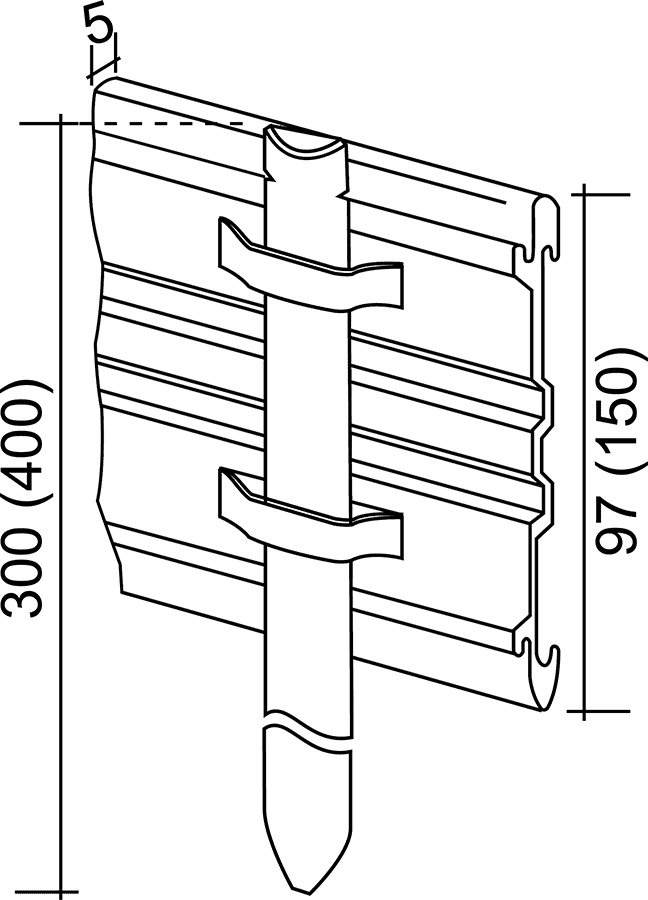

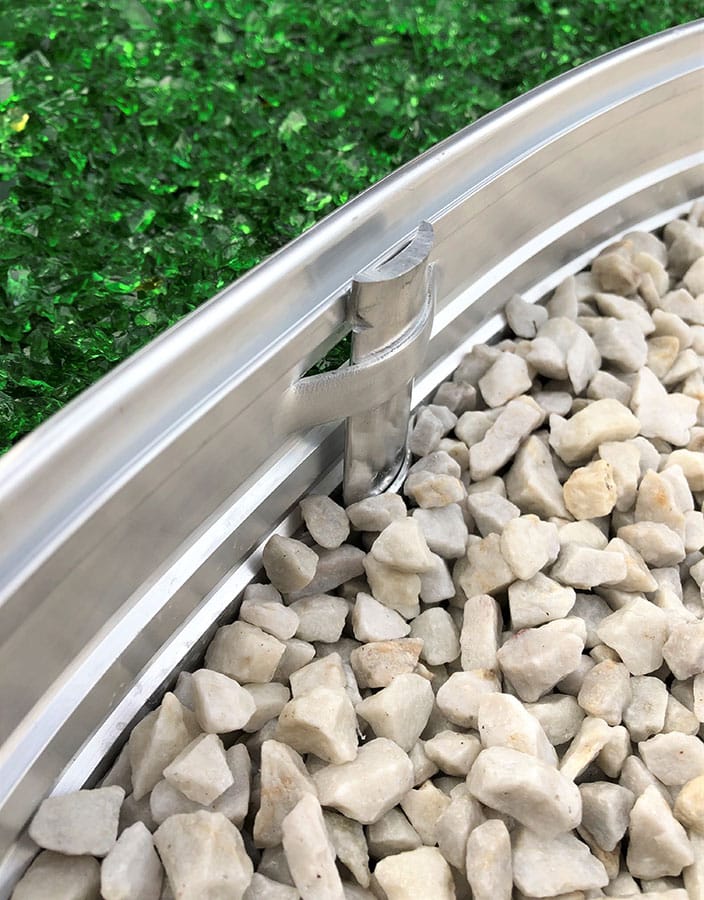

Der Erdnagel/Erdanker wird durch die Lochung getrieben, bis seine Profilnase an der inneren Profilkante aufliegt (siehe Bild). Damit schließt der Erdnagel mit der Oberkante des Sachsenbandes ab und ist gegen seitliches Verrutschen gesichert.
Er kann auch etwas tiefer geschlagen werden und somit optisch noch weniger auffallen.

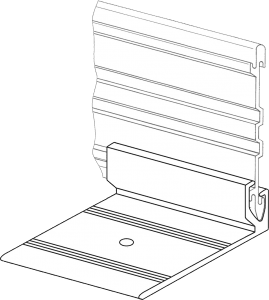

Profilhaltewinkel 90°

Aluminium natur

L = 65 mm, B = 80 mm, H = 25 mm | PH80
Lochstanzung Ø 7,5 mm

Optional zur (zusätzlichen) Verankerung, z. Bsp. auf der Schottertragschicht. Abhängig von den baulichen Gegebenheiten werden mindestens 3 Profilhaltewinkel pro 2.500 mm Viaflex^®-Profil empfohlen.

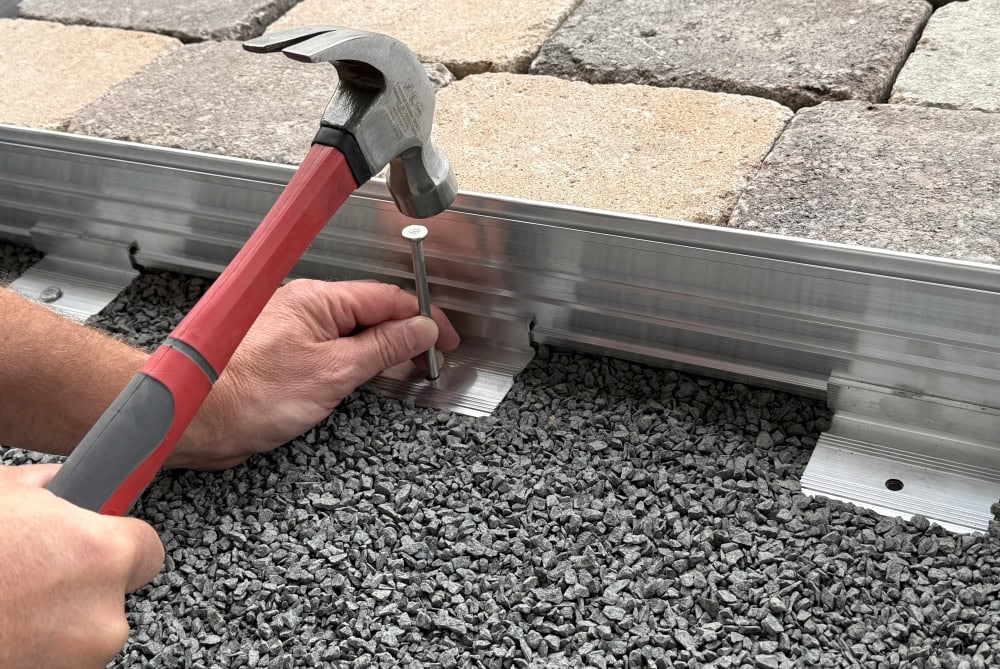

Durch Stahlnägel können die Profilhaltewinkel auf der Tragschicht verankert werden.
Bei der Befestigung auf Mauern können Schrauben für Betondübel verwendet werden ebenso wie Holzschrauben bei Terrassenkonstruktionen.

Aluminium natur

L = 65 mm, B = 30 mm, H = 25 mm | PH30
Lochstanzung Ø 7,5 mm

geeignet für die Befestigung von Bögen B10N10 und B10N15

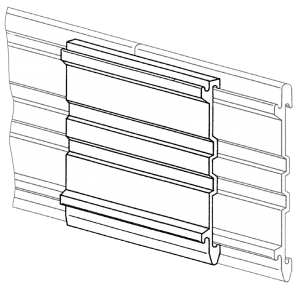

Stoßverbinder

Aluminium natur

L = 100 mm | V10N10

Ein Stoßverbinder wird benötigt, wenn Sie eine plane Sichtfläche („Stoß auf Stoß“) bzw. in der Draufsicht eine Gerade wünschen. Er endet 10 mm unter der Oberkante des Sachsenbandes und ist nach Einbau nicht mehr sichtbar (siehe Bild).
Bitte beachten Sie, dass ein Stoßverbinder nicht zwingend notwendig ist, da sich die Profilenden auch durch einfaches Ineinanderschieben miteinander verbinden lassen. Hierbei ergibt sich ein leichter Versatz.

schwarz eloxiert, E6C35

L = 100 mm | V10E10

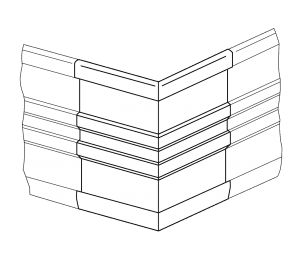

Eckelement 90°(Außenecke)

Aluminium natur

L = 75 + 75 mm | EV10N90

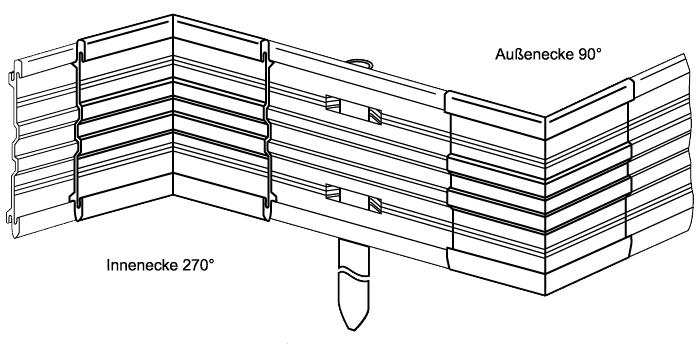

Ansicht Außen-/Innenecke

schwarz eloxiert, E6C35

L = 75 + 75 mm | EV10E90

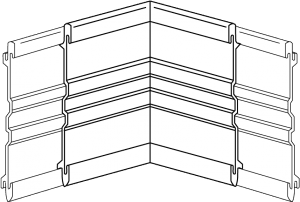

Eckelement 270°(Innenenecke)

Aluminium natur

L = 75 + 75 mm | EV10N270

Ansicht Außen-/Innenecke

schwarz eloxiert, E6C35

L = 75 + 75 mm | EV10E270

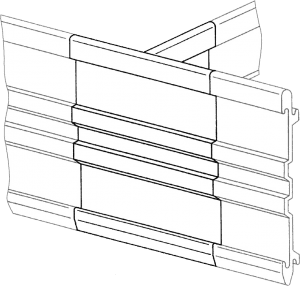

T-Element

Aluminium natur

75 + 75 + 75 mm | TV10N75
paarweise

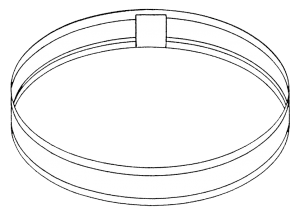

Bogen

Aluminium natur

offener Vollkreis (inkl. einem Stoßverbinder)
ø 500 mm | B10N05
ø 1.000 mm | B10N10
2 ineinander schiebbare Halbkreise (inkl. 2 Stoßverbindern) ø 1.500 mm | B10N15

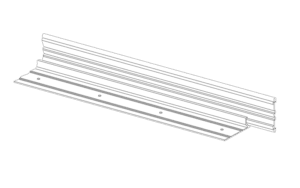

Winkelprofil 90°, vormontiert

Profilgerade Viaflex 97 mm inkl. Profilhaltewinkel als L-System vormontiert inkl. 8/16 Rundlöchern. L-Schenkel an den Profilenden eingekürzt für die Verwendung der Stoßverbinder. Aluminiumprofil naturfarben silbergrau, Profilhaltewinkel 90° zur Befestigung auf z. Bsp. der Schottertragschicht.
L = 2,5 m| P10PH80N25
L = 5 m| P10PH80N50

Durch Stahlnägel können die Profilhaltewinkel auf der Tragschicht verankert werden.
Bei der Befetigung auf Mauern können Schrauben für Betondübel verwendet werden ebenso wie Holzschrauben bei Terrassenkonstruktionen.

Stahl-Erdnagel

Zur Verankerung der Profilhaltewinkel
Verzinkte Stahlnägel/Sparrennägel
VE = 50 Stück

L = 180 mm, Ø = 6 mm | EN18ST
L = 230 mm, Ø = 6 mm | EN23ST

Spezialkleber

1-Komponenten-Spezialkleber 290/310 ml Inhalt | WFB310

Der Kleber wird nicht für eine normale Befestigung benötigt, sondern ist für Haltewinkel (PH80,PH30) gedacht, bei denen nicht geschraubt oder mit Nägeln gearbeitet werden kann (z. B. Dachaufbau).

Die Menge ist ausreichend zur Befestigung von ca. 70 Profilhaltewinkeln auf sauberem Untergrund
